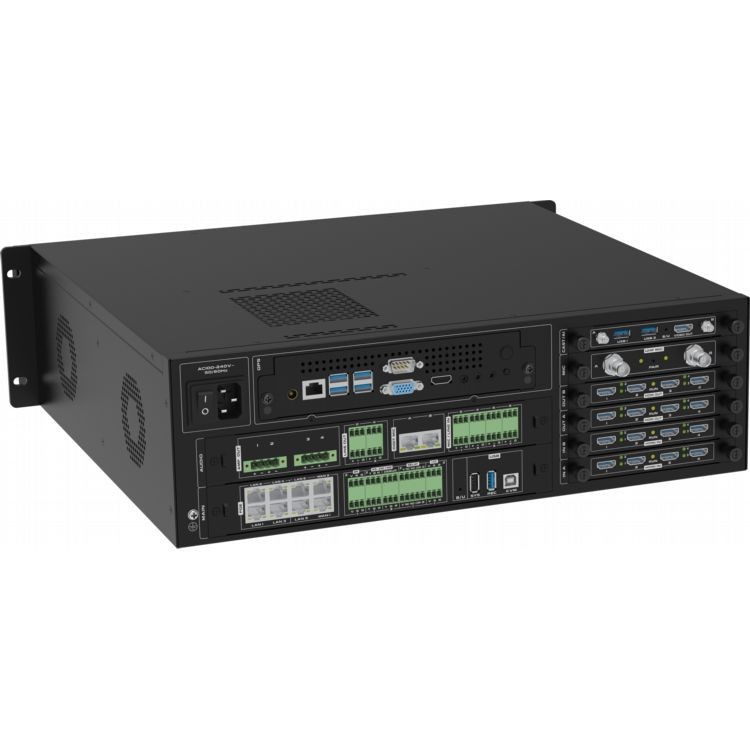

CLIMBER{0}} Gambaran Keseluruhan

Siri CLIMBER-2009 ialah hos terminal pelbagai fungsi 13-dalam-1 tercanggih yang dibangunkan oleh Dongwei, memanfaatkan pengalaman bertahun-tahun dalam pembangunan produk bersepadu. Ia menyepadukan teknologi canggih seperti algoritma audio, codec video, kawalan berpusat, pemprosesan media dan komunikasi jauh, dikuasakan oleh pemproses teras domestik. Terminal ini menggunakan reka bentuk kad pemalam yang fleksibel (casis + papan), menawarkan pilihan yang boleh disesuaikan untuk disesuaikan dengan pelbagai senario. CLIMBER-2009 sesuai untuk bilik persidangan multimedia, bilik darjah pintar, dewan kuliah, dewan pelbagai fungsi, pusat arahan mudah alih dan banyak lagi. Ia menyokong pelbagai aplikasi seperti mesyuarat tempatan dan jauh, siaran langsung, latihan, penyeliaan dan arahan mudah alih. Dengan generasi baharu cip pemprosesan media, sistem menyokong codec video H.265 4K, mempertingkatkan imej dan bunyi kualiti untuk pengalaman yang unggul. Ia juga menawarkan prestasi yang lebih baik dalam keserasian, kebolehsuaian rangkaian, kelewatan, kehilangan anti-paket dan pemprosesan berbilang skrin, menjadikannya penyelesaian serba boleh untuk industri seperti kerajaan, perusahaan, keselamatan awam, pendidikan, penjagaan kesihatan dan banyak lagi.

Ciri-ciri

Komputer OPS:

Bina dalam Komputer OPS, Memenuhi keperluan pejabat dan boleh memasang perisian pejabat, seperti Tencent Meeting, untuk persidangan video berasaskan perisian.
Papan OPS boleh disesuaikan dengan pilihan komputer bersepadu (sehingga Intel i5, 16GB RAM, 512GB SSD).

Kawalan Berpusat Pintar:

Kawalan bersepadu peralatan multimedia melalui tablet persidangan, membolehkan pengurusan bersepadu audio dan video, persidangan video, rakaman, penyiaran dan peranti pihak ketiga.
Menyokong antara muka kawalan pusat biasa seperti RS232/485/IR/IO/RELAY untuk penyepaduan mudah dengan peranti lain.
Menyokong protokol Zigbee IoT untuk pilihan kawalan tambahan.
Kawalan dua arah ke atas pautan bersiri tunggal untuk pengurusan sistem yang dipermudahkan.
Menggabungkan kawalan berwayar dengan kawalan IoT tanpa wayar untuk memastikan operasi yang stabil dan mengelakkan gangguan.

Matriks Video 4K Definisi Tinggi:

8-masuk-8-matriks video lancar 4K60 HD dengan fleksibiliti penuh untuk berbilang konfigurasi skrin.
Menyokong pelbagai senario seperti bilik persidangan multimedia, bilik darjah multimedia dan pusat arahan.
Memudahkan kawalan terpusat setempat, paparan, pengukuhan bunyi dan keperluan lain.
Menyokong teknologi codec Sistem Interaktif Teragih Maklumat Multimedia (MIDIS), berfungsi sebagai antara muka input/output teragih.

Pemproses Audio Digital:

8-masuk-4-antara muka audio berciri penuh, termasuk audio rangkaian terbina dalam dan sokongan audio HDMI.
Algoritma audio 5A bersepadu yang mengurangkan denungan dan hingar, sesuai untuk persekitaran bilik darjah dan bilik persidangan.
Penguat digital terbina dalam dengan kuasa undian 4×100W untuk prestasi audio yang jelas dan berkuasa.

Persidangan Video:

Fungsi rakaman dan main balik tempatan untuk persidangan video.
Menyokong panggilan SIP interaktif jauh, membolehkan komunikasi audio dan video dua arah untuk kerjasama jauh.
Keizinan interaktif berbilang pihak pilihan untuk penyepaduan lancar dengan platform persidangan video pihak ketiga, menyokong protokol standard.

Mikrofon wayarles:

Hos penerima UHF, menyokong akses mikrofon pegang tangan tanpa wayar, untuk pengukuhan bunyi tempatan, rakaman persidangan, pengukuhan ucapan persidangan video;

Mikrofon Tangan Di Tangan:

Menyokong sambungan mikrofon digital Hand-in-Hand, dengan maksimum 20 mikrofon pada satu rantai. Sambungan gelung dwi rantai membolehkan sehingga 20 mikrofon.

Tayangan Skrin Tanpa Wayar:

Sokongan memaparkan secara wayarles imej desktop peranti mudah alih, telefon pintar atau tablet pada skrin menggunakan dongle kecil atau klien tayangan skrin.

Suis Rangkaian POE:

Menyokong bekalan kuasa, imej dan kawalan IPC ke atas satu kabel, memudahkan pendawaian dan pemasangan.
Kawalan rangkaian TCP/UDP untuk peranti pihak ketiga, mempertingkatkan penyepaduan sistem.
Menyediakan dokumentasi antara muka API untuk penyepaduan tersuai.

Rakaman dan Main Semula Tempatan:

Menyokong rakaman tempatan 4 hingga 6 strim video, membolehkan penyimpanan dan akses video yang mudah.
Sesuai untuk rakaman mesyuarat, penyiaran acara langsung dan sesi latihan.

Antara Muka Input/Output:

Menyokong integrasi dengan sistem interaktif teragih multimedia untuk penjadualan dan arahan teragih.
Menyediakan berbilang pilihan I/O untuk ketersambungan dan pengurusan sistem yang fleksibel.

Akses IPC:

Menyokong sehingga 16 input video IPC, dengan keupayaan untuk mengendalikan output dan rakaman tempatan.
Sesuai untuk persekitaran yang memerlukan pengawasan video dan penyepaduan pemantauan.

Stabil dan Boleh Dipercayai:

Dibina pada sistem Linux terbenam, memastikan imuniti terhadap virus dan menyediakan persekitaran operasi yang selamat.
Reka bentuk struktur gred pembawa untuk operasi berterusan 24/7, menjadikan sistem ini sangat boleh dipercayai dan sesuai untuk aplikasi kritikal misi.
Peranti boleh dipasang dalam kabinet standard atau digunakan secara bebas, menawarkan pilihan pemasangan yang fleksibel.
LCD panel hadapan untuk pemantauan mudah dan kemas kini status.
Suis kuasa dwi (kuasa keras dan kuasa lembut) untuk operasi lancar dan kefungsian siap sedia/bangun sistem.

Reka Bentuk Kad Pemalam:

Modular sepenuhnya dengan kad pemalam boleh tanggal untuk penyelenggaraan dan penyesuaian yang mudah. Sistem ini menyokong pelbagai pilihan input/output dan integrasi persisian.

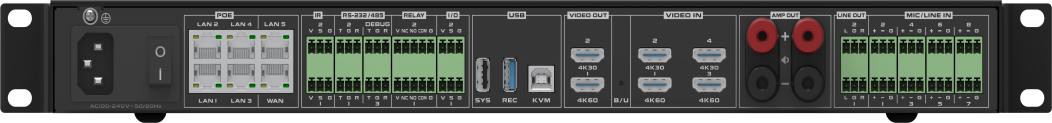

Panel belakang mesin yang lengkap:

(1) Suis kuasa hos ( 2 ) Bekalan kuasa hos (3) Komputer OPS ( 4 ) Kad audio (kad AUDIO, konfigurasi standard termasuk modul hos bercakap tangan dalam tangan DIGIT MIC, mikrofon bercakap tangan dalam tangan pilihan) ( 5) Kad kawalan utama (kad UTAMA) (6) Kad unjuran wayarles (kad CAST) (7) Kad mikrofon wayarles UHF (kad MIC) (8) Kad output HDMI empat saluran (dua slot, OUT B dan OUT A) (9) Kad input HDMI empat saluran (dua slot, IN B dan IN A)

Cool tags: tiga belas dalam satu pemproses bersepadu, China tiga belas dalam satu pemproses bersepadu pengeluar, pembekal, kilang

SPESIFIKASI

projek	Spesifikasi
Selamat dan stabil	Mengguna pakai seni bina sistem gred industri, dibangunkan berdasarkan sistem terbenam, bebas daripada pencerobohan virus
Antara Muka Data	2 USB Jenis-A, 1 USB Jenis-B
Kamera Rangkaian	16 kamera rangkaian tempatan, 8 rangkaian audio dan penghantaran video
Codec Video	Sehingga 4 saluran pengekodan 1080P60, sehingga 4 saluran penyahkodan 1080P@60 atau 8 saluran pengekodan 1080P@30 dan 8 saluran penyahkodan 1080P@30;
Protokol audio dan video	Audio menyokong G.711, G.722, G722.1, G722.1C, AAC, menyokong penyahkodan strim kod audio ; menyokong pengekodan 8-strim kod audio bebas saluran, menyokong rakaman dan storan audio bebas; Video menyokong H.264HP , MP, BP, H265MP ;
Terminal paparan	Fungsi pemisahan video terbina dalam, yang boleh merealisasikan sintesis skrin tunggal/gambar-dalam-gambar/gambar-keluar seperti pemisahan skrin tunggal, pemisahan skrin dua kali, pemisahan tiga skrin, pemisahan empat skrin, lima- pemisahan skrin, pemisahan enam skrin, pemisahan tujuh skrin, pemisahan lapan skrin, pemisahan sembilan skrin, pemisahan sepuluh skrin, pemisahan tiga belas skrin dan pemisahan enam belas skrin; sehingga empat kumpulan paparan sintesis berbilang skrin bebas, menyokong output skrin 2K/4K;
Panel kawalan	Menyokong pelbagai panel kawalan, pilihan skrin sentuh Android berwayar 10.1-inci (standard tanpa pelekap di dinding, tiada sokongan POE), 10.1-skrin sentuh desktop PoE rangkaian inci, 10.{{5 }}skrin sentuh dinding terbenam PoE rangkaian inci (kotak bawah dinding terbenam standard), 4-skrin sentuh kotak versi PoE rangkaian inci 86
Kadar codec	Maksimum 16 saluran codec 1080P , 512Kbps~16Mbps setiap saluran
Input Audio	8-input terminal cara Phoenix (menyokong input MIC kuasa hantu 48V atau talian dalam input linear) , 8 -input audio terbenam cara HDMI, 16-audio RTSP cara, 2-cara DSP audio , 1-input audio OPS cara, 1-input audio unjuran skrin wayarles, 1-input audio modul pertuturan wayarles cara, akses mikrofon digital sistem pertuturan audio digital tangan dalam tangan (Port rangkaian DIGIT MIC, menyokong 2 akses pautan mikrofon digital tangan di tangan)
Output Audio	4-output audio saluran keluar, 4-output penguat digital cara 200W@8 ohm , 8 -output audio terbenam cara HDMI, 10-cara DSP, 1-cara Keluaran OPS; menyokong pelarasan volum, audio menyokong penyegerakan dan pencampuran
Input Video	8- saluran antara muka input HDMI 4K , 16-input kamera rangkaian IP saluran, 1-input OPS dalaman saluran, 1-input unjuran skrin wayarles dalaman saluran
Output Video	8- saluran antara muka output HDMI 4K , 8-penstriman RTMP saluran, 1-output OPS dalaman saluran, sokong audio output HDMI ikut penukaran
Pemprosesan Audio	Menyokong pembatalan gema automatik (AEC), kawalan keuntungan automatik (AGC), pembatalan/penindasan hingar automatik (ANC /ANS ), pembatalan maklum balas automatik (AFC), matriks pencampuran (AM), pampasan kehilangan paket (PLC)
Pemprosesan Video	Sokong penyesuaian resolusi video, penukaran, peruntukan, pemisahan skrin, tindanan sari kata dan pelarasan parameter imej
Protokol Komunikasi	SIP, BFCP dwi strim , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Antara Muka Rangkaian	2 port WAN, 6 port LAN; atau tetapkan 8 port rangkaian untuk disambungkan sepenuhnya; 4 daripada port rangkaian menyokong bekalan kuasa PoE;
Fungsi pencampuran	Menyokong audio tempatan, audio terbenam HDMI dan strim akses rangkaian RTSP audio jauh untuk memasuki pengadun, dan boleh memilih pencampuran secara dinamik; juga menyokong input audio OPS terbina dalam, input audio unjuran skrin wayarles terbina dalam, dan input audio modul bercakap wayarles terbina dalam untuk memasuki pengadun;
Kawalan Pusat	Kawalan pusat satu sentuhan: sistem suis, laraskan volum output, sumber isyarat suis, kawalan kamera, kawalan rakaman dan penyiaran, panggilan jauh, kawalan persekitaran, dsb.
Antara muka kawalan alam sekitar	Antara muka 3-way RS-232/485, 1*RS232/RS485 DEBUG , 2-way RELAY (dengan bekalan kuasa luaran 12V ), 2-way I/O, {{ 9}}cara IR inframerah
Persidangan video	Menyokong panggilan persidangan video titik ke titik H.323 dan penghantaran strim tambahan; Menyokong panggilan persidangan video point-to-point SIP dan penghantaran strim tambahan; Sebuah mesin tunggal menyokong maksimum 6-persidangan parti (melalui protokol SIP), menyokong penciptaan berbilang templat persidangan, menyokong persidangan berjadual dan mengadakan persidangan secara automatik mengikut masa yang dijadualkan; anda boleh menjemput terminal baharu untuk menyertai persidangan semasa persidangan, atau menendang terminal keluar daripada persidangan; anda boleh meredam / menyahredamkan mana-mana tempat, atau meredam/menyahredam semua tempat dengan satu klik; Apabila menggunakan protokol H.323, pendaftaran GK disokong dan panggilan boleh dibuat melalui nombor pendek; Apabila menggunakan protokol SIP, pendaftaran SIP disokong dan panggilan boleh dibuat melalui nombor pendek; Semasa persidangan video, ia menyokong penghantaran audio dan video yang disulitkan, penyulitan panggilan titik-ke-titik dan penyulitan panggilan persidangan video berbilang pihak untuk mengelakkan audio dan video daripada didengari semasa keseluruhan persidangan;
Fungsi penstriman langsung	Menyokong sehingga 10-saluran berbilang siaran , siaran langsung dan atas permintaan
Fungsi rakaman	Menyokong digunakan sebagai terminal pengedaran rakaman dan penyiaran dan pelanggan, menyokong rakaman 6 saluran audio dan video pada masa yang sama ; menyokong pensintesis 1 4K rakaman berbilang skrin (iaitu 1 saluran skrin maya tersintesis 4K, disintesis oleh berbilang saluran skrin 1920*1080; tidak menyokong rakaman sumber input 4K HDMI atau IPC) ; format fail rakaman dan penyiaran ialah MP4 , menyokong tetapan salinan automatik/manual cakera USB, naik taraf paksa sistem cakera USB dan pemulihan konfigurasi permulaan, menyokong pembakaran CD USB, menyokong pengurusan kandungan fail rakaman (muat turun/eksport/edit/padam)
Cakera keras dalaman	Standard 2TB 3.5-inci cakera keras gred pengawasan, menyokong sehingga 16TB cakera keras (slot cakera tunggal); Menyokong dua slot cakera keras dan menyokong pemasangan dalaman dua cakera keras gred pengawasan; Menyokong pengembangan cakera keras luaran melalui USB;
Penjimatan tenaga dan perlindungan alam sekitar	Menyokong suis sistem tidur dan bangun tidur, satu sentuhan rangkaian
Fungsi penyelenggaraan	Menyokong pengurusan antara muka Web, menyediakan konfigurasi pantas port peranti, menyokong pengubahsuaian kata laluan port Web, pengubahsuaian alamat IP, tetapan semula kilang, naik taraf perisian, lampu penunjuk, pembelajaran inframerah, pengurusan log, penyahpepijatan port bersiri, penyahpepijatan jauh Telnet, operasi jauh dan pengurusan penyelenggaraan
Komputer OPS terbina dalam	Komputer OPS Fusion, memori 16G, cakera keras 512G
Fungsi tayangan skrin wayarles terbina dalam	Menyokong unjuran skrin satu klik dengan pemancar unjuran skrin tanpa wayar, menyokong unjuran skrin dengan terminal mudah alih PC/telefon mudah alih/klien PAD, menyokong antena luaran untuk memanjangkan isyarat penerima
Modul pertuturan wayarles terbina dalam	Menyokong bercakap dengan dua mikrofon pada masa yang sama, menyokong mikrofon pegang tangan wayarles/klip kolar/penghantar set kepala; menyokong antena luaran untuk memanjangkan isyarat penerimaan
Pemasangan	3 U telekomunikasi pemasangan kabinet standard
Saiz peranti	Saiz produk: lebar* dalam * tinggi 437 mm* 442 mm* 132.5 mm (termasuk pemegang ) Saiz produk: lebar* dalam * tinggi 437 mm* 410 mm* 132.5 mm ( tidak termasuk pemegang )
Voltan dan arus masukan	AC100~240V/50~60Hz
Penggunaan kuasa peranti	Penggunaan kuasa biasa50W; penggunaan kuasa beban penuh750W
Berat peralatan	Berat bersih keseluruhan mesin ialah 14.6 KG, berat kasar ialah 16 KG
Suhu operasi	0~45 darjah Bekerja
Ketinggian Kelembapan	10% hingga 90%, ketinggian kurang daripada atau sama dengan 5000 meter
Casis hos (papan kawalan utama dan papan audio adalah standard, papan lain adalah pilihan)

Casis hos	Kad kawalan utama terbina dalam standard (kad UTAMA) dan kad audio (kad AUDIO)
Papan kawalan utama (kad UTAMA)	Termasuk 8 port Gigabit Ethernet (termasuk 4 POE), 3 port RS-232/485, 1*RS232/RS485 DEBUG , 2 port RELAY, 2 port I/O, 2 port IR inframerah, 2 port USB Type-A , 1 port USB Jenis-B
Papan audio (kad AUDIO)	Sistem pertuturan audio digital tangan dalam Tangan, menyokong 2 akses pautan mikrofon digital Tangan dalam Tangan (port rangkaian DIGIT MIC), 8-cara input MIC/LINE terminal Phoenix (menyokong input MIC kuasa hantu 48V atau talian masuk input linear), 4-cara keluaran audio talian terminal Phoenix LINE OUT, 4-output penguat kuasa digital cara (4x200W@8Ω)

Casis hos boleh dilengkapi dengan papan pilihan seperti berikut:
Kad input HDMI empat saluran CR-4I-HDMI

Jenis Papan	Satu kad empat saluran kad input HDMI, dipasang dalam hos untuk penghantaran
Penyesuaian Hos	Satu hos menyokong sehingga 2 kad input HDMI
Isyarat masukan	4-saluran isyarat HDMI, menyokong input isyarat audio terbenam
Penyambung Input	Taipkan A 19-penyambung perempuan pin
Jenis Isyarat	HDMI, DVI-D, pengenalan automatik isyarat input
Resolusi	Resolusi input maksimum 4K30
Format Audio	Menyokong format PCM
standard	Menyokong HDMI 2.0
Pengurusan EDID	Sokong import EDID
Ciri-ciri lain	Menyokong fungsi tindanan aksara
Kad output HDMI empat hala CR-4O-HDMI

Jenis Papan	Satu kad empat saluran kad output HDMI, dipasang di hos untuk penghantaran
Penyesuaian Hos	Satu hos menyokong sehingga 2 kad output HDMI
Isyarat keluaran	4-saluran isyarat HDMI, menyokong output isyarat audio terbenam
Penyambung Input	Taipkan A 19-penyambung perempuan pin
Jenis Isyarat	HDMI, DVI-D
Resolusi	Resolusi output maksimum 4K30
standard	Menyokong HDMI 2.0
Ciri-ciri lain	Menyokong format output boleh dikonfigurasikan
Papan OPS CR-OPS-WIN

Jenis Papan	Papan OPS, dimuatkan ke dalam hos untuk penghantaran, konfigurasi standard bersepadu OPS komputer generasi ke-11 OPS-I5A11-16-512 (16G+512G), sistem pengendalian Windows 11 Professional yang diprapasang; (konfigurasi khusus tertakluk pada penghantaran)
Penyesuaian Hos	Satu hos menyokong sehingga 1 kad OPS
Prestasi OPS (Konfigurasi khusus tertakluk pada penghantaran)	1. Enam teras dan dua belas benang; 2. Kekerapan utama 2.7GHz-4.6GHz; 3. Tahap cache 3 12MB; 4. Konfigurasi papan induk: I5 11500; 5. Kad grafik: Intel HD Graphics 750; 6. Resolusi 5K60HZ; 7. Kekerapan asas: 350MHz; 8. Kekerapan dinamik: 1.3GHz; 9. penggunaan kuasa CPU: 65W; 10. Penggunaan kuasa kerja biasa: 85W; 11. Penggunaan kuasa maksimum: 120W;
Kad tayangan skrin wayarles & peranti tayangan skrin CR-VIA-CAST

Jenis Papan	Kad modul penerima unjuran skrin wayarles dipasang di hos untuk penghantaran; kad modul penerima unjuran skrin wayarles datang standard dengan kuncir pemancar skrin satu kekunci WIFI VIA-T8; ia datang standard dengan 2 antena rod pendek, 2 kabel sambungan antena, dan 2 cawan sedutan untuk menghalang kabinet daripada melindungi isyarat unjuran skrin wayarles;
Penyesuaian Hos	Satu hos menyokong sehingga 1 unjuran skrin wayarles menerima kad modul
Prestasi unjuran wayarles	1. Modul Wi-Fi: 5GHz/2.4GHz 2. Lebar lebar Wi-Fi: 867MHz 3. Masa permulaan:<15s 4. Masa tindak balas unjuran skrin: Kurang daripada atau sama dengan 3s 5. Masa tindak balas awalan: Kurang daripada atau sama dengan 2s 6. Sistem sokongan: Windows / Mac OS / IOS / Android 7. Mod operasi: pasang dan main, unjuran skrin satu klik 8. Kaedah berpasangan: Masukkan port USB penerima untuk berpasangan secara automatik 9. Resolusi penghantaran: 1920 x 1080 10. Kadar bingkai: 30fps dan ke bawah 11. Antara muka bekalan kuasa: USB2.0, USB3.0 12. Antara muka penghantaran video: USB2.0, USB3.0 13. Maklum balas sentuh: 10 mata @Windows/Mac OS
Kad Mikrofon Wayarles & Mikrofon Pegang Tangan CR-MD-MIC

Jenis Papan	Papan modul penerima ucapan wayarles UHF, dipasang di hos untuk penghantaran; Papan modul penerima pertuturan wayarles UHF disertakan dengan 2 mikrofon pegang tangan wayarles MD-13; datang dengan 2 antena rod pendek, 2 kabel sambungan antena, dan 2 cawan sedutan untuk menghalang kabinet daripada melindungi isyarat unjuran wayarles;
Penyesuaian Hos	Satu hos menyokong sehingga 1 papan modul penerima ucapan wayarles UHF
Prestasi papan pertuturan wayarles UHF	Parameter kad penerima mikrofon wayarles: 1. Julat jalur yang boleh dilihat: 470-960MHz (bergantung pada rantau); 2. Respons audio: 20 Hz-18 kHz; 3. Jumlah herotan harmonik:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 dB; 5. Signal-to-noise ratio: >92 dB; Parameter mikrofon pegang tangan wayarles: 1. Teras mikrofon pemancar pegang tangan: jenis dinamik; 2. Julat perolehan input: 30 dB; 3. Kuasa keluaran RF: 10 mw; 4. Keperluan kuasa: 2 bateri beralkali AA (LR6); 5. Hayat bateri: sehingga 10 jam; 6. Saiz: 36 x 245 (mm); 7. Berat: 0.28KG;
