Terminal Bilik Darjah Rakaman dan Penyiaran Premium

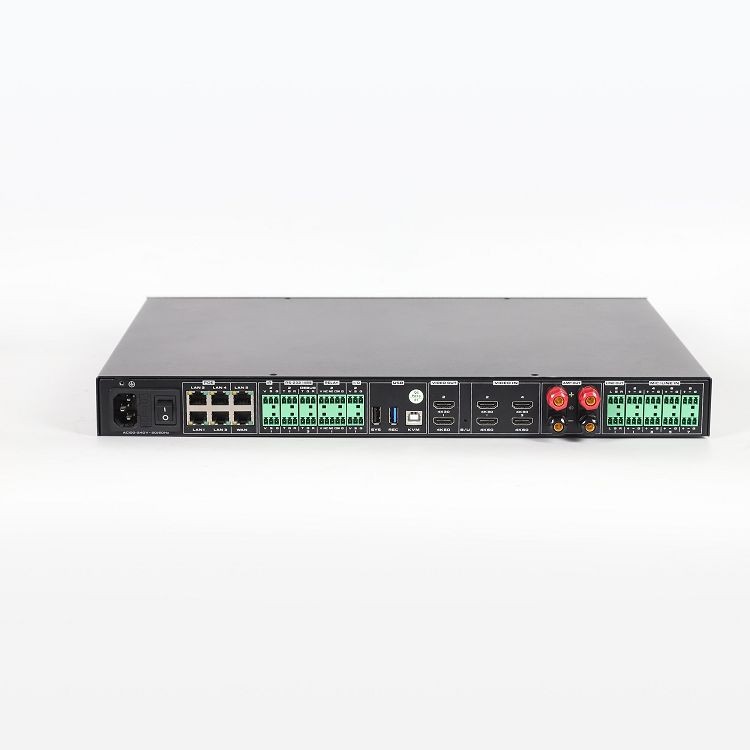

Terminal pendidikan pintar TCN108P RO menggunakan cip pemprosesan berprestasi tinggi yang baru dinaik taraf. Ia adalah peranti terminal pintar yang mengintegrasikan pemprosesan audio digital, matriks video, kawalan pusat pengajaran, pemprosesan media, interaksi video, kawalan IoT, rakaman dan penyiaran butik, suis POE dan modul berfungsi lain. Hos mempunyai RS-232, RS-485, RELAY, I/O, I/R inframerah, USB, terminal penguat kuasa, input MIC/LINE IN (menyokong bekalan kuasa hantu), LINE stereo kepala Phoenix OUT, HDMI, port LAN, port WAN dan jenis antara muka fizikal input dan output yang kaya, memadankan pelbagai peralatan audio dan video serta peralatan kawalan alam sekitar untuk memenuhi keperluan pengajaran pemformatan dalam senario aplikasi rakaman dan penyiaran butik bilik darjah.

Input video:4 antara muka HDMI (input HDMI1 dan HDMI3 menyokong 4K30 apabila mod pengarah tidak didayakan ), akses kamera rangkaian IP tempatan menyokong tidak kurang daripada 16 saluran dan pemajuan rangkaian menyokong tidak kurang daripada 4 saluran;

Output video:2 antara muka HDMI;

Input audio:Input terminal Phoenix 8 saluran, menyokong bekalan kuasa hantu 48V, input MIC dan talian dalam penyesuaian input linear;

Output audio:2 pasang terminal Line OUT Phoenix untuk output stereo (L/R boleh mengeluarkan sumber audio secara bebas), 2 saluran keluaran penguat digital 100W@8 ohm;

Port kawalan:3 x RS-232/RS-485, 2 x RELAY, 2 x I/O, 2 x IR inframerah, 1 x Port nyahpepijat ;

Suis rangkaian gigabit:1 port WAN, 5 port LAN, VLAN boleh dibahagikan, LAN1-LAN4 menyokong bekalan kuasa POE;

antara muka USB:2 x USB Type-A , 1x USB Type-B , menyokong penyalinan automatik kandungan yang dirakam dan naik taraf sistem ;

Cakera keras:Cakera keras standard 2TB terbina dalam;

Pemasangan:Pemasangan rak standard 19-inci, ketinggian tidak melebihi 1U;

Akses gerbang ZigBee:Sokong pintu masuk untuk mengakses terminal melalui RJ45, dan kawal modul IoT melalui panel kawalan;

Sambungan:Kamera penjejakan pengajaran disambungkan ke terminal pendidikan pintar melalui kabel rangkaian, dan kamera dikuasakan oleh POE;

butang suis:Suis kuasa dua kali memastikan keselamatan sistem, suis lembut kuasa tinggi panel hadapan, suis keras kuasa tinggi panel belakang.

• Sokong isyarat HDMI dan akses isyarat strim RTSP rangkaian, pengekodan dan penyahkodan bebas bagi setiap video HDMI , 8-pengekodan saluran 1080P@30 dan 8-penyahkodan saluran 1080P@30; menyokong H.265 dan H.264;
• Interaksi video mempunyai keupayaan jitter anti-rangkaian maksimum sehingga 600ms, memastikan kemajuan lancar panggilan interaktif pada dasarnya tidak terjejas apabila terdapat kegelisahan rangkaian. Aliran utama dan sekunder maksimum boleh dilaraskan kepada 8Mbps, kawalan aliran maksimum ialah 20 kali, selang permintaan bingkai I boleh dilaraskan, dan ambang toleransi ralat penyahkodan maksimum ialah 100;
• Hos mempunyai sintesis berbilang skrin hibrid terbina dalam, menyokong pelbagai penukaran video, peruntukan, tindanan sari kata, pelarasan parameter imej dan konfigurasi mozek;
• Fungsi rakaman dan storan tempatan terbina dalam, menyokong sehingga 6 saluran rakaman video dan audio (mod filem dan mod sumber); menyokong fungsi tolak penstriman langsung RTMP, dan penstriman langsung boleh sewenang-wenangnya memilih aliran audio dan video yang disambungkan ke mesin tempatan; video yang dirakam boleh dimainkan atas permintaan pada WEB, atau output ke paparan melalui HDMI untuk penyahkodan dan main semula; menyokong dok dengan platform FTP pihak ketiga, memuat naik perisian kursus yang direkodkan, masa muat naik boleh disesuaikan, dan masa rakaman boleh ditetapkan untuk setiap hari (maksimum 24 jam);
• Fail MP4 yang dirakam boleh dimuat turun dari terminal W EB. Anda boleh memilih untuk memuat turun fail mod filem atau semua fail. Fail yang dirakam boleh diisih mengikut masa dan tempoh rakaman. Anda juga boleh memuat turun fail terus ke pemacu kilat USB.
• Fungsi pemisahan dan sintesis video terbina dalam, yang boleh merealisasikan sintesis satu skrin, dua skrin, tiga skrin, sembilan skrin, enam belas skrin dan satu skrin/gambar-dalam-gambar/gambar-keluar dan lain-lain. tindanan sari kata;
• Menyokong akses kepada sistem kawalan yang diedarkan, menyokong akses terminal kepada pratonton imej, kawalan visualisasi yang diedarkan dan paparan pada skrin yang diedarkan, dan digunakan sebagai mesin antara muka input dan output yang diedarkan;
• Fungsi pencampuran modul pemproses audio: menyokong pencampuran audio tempatan, audio terbenam HDMI dan aliran audio rangkaian jauh ke dalam antara muka audio tempatan; turut menyokong pencampuran audio tempatan, audio terbenam HDMI dan aliran audio rangkaian ke dalam modul audio rangkaian;
• Modul pemprosesan audio, algoritma pemprosesan audio AFC, ANS, AEC, AGC terbina dalam, dilengkapi dengan pengembang, penyamaan, pemampat, kelewatan, pengehad dan modul pra dan pasca pemprosesan; tetapan pencampuran, sokongan MIC/LINE, HDMI, input audio rangkaian, penghalaan audio boleh mengkonfigurasi LINE OUT, HDMI OUT, penguat kuasa output AMP OUT secara fleksibel;
• Menyokong panggilan persidangan video dwi-strim SIP, menyokong interaksi video berbilang titik yang dilanjutkan dan menyokong 1+3-interaksi video pengajaran jauh pihak;
• Protokol komunikasi: SIP, BFCP dwi strim, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Menyokong penyalinan automatik fail rakaman hos ke pemacu kilat USB, menyokong penyalinan kelas terkini dan kursus satu minggu, naik taraf paksa sistem pemacu kilat USB dan pemulihan konfigurasi awal;
• Web mempunyai stesen penyiaran automatik terbina dalam, yang menyokong mod penyiaran automatik, separa automatik dan manual; menyokong pensuisan skrin PVW dan PGM, rakaman, jeda dan operasi menghentikan; operasi kamera, operasi sintesis skrin dan permulaan siaran langsung; menyokong tetapan pautan jadual waktu;
• Stesen pengarah menyokong pratonton skrin komputer riba, skrin komputer meja, panorama guru, close-up guru, panorama pelajar, close-up pelajar, papan hitam kiri, papan hitam kanan, dan skrin PVW dan PGM; dan mengikut strategi pengarah, ia boleh melaksanakan kawalan pengarah automatik, separa automatik dan manual.
• Stesen pengarah menyokong hubungan dengan platform untuk jadual kelas, dan melakukan rakaman automatik dan pengarahan automatik mengikut strategi jadual kelas;
• Kawalan kamera stesen pengarah, menyokong kawalan kamera bahagian hadapan, menetapkan kedudukan pratetap, memanggil kedudukan pratetap, menyokong 10 kedudukan pratetap; menyokong kawalan panjang fokus kamera dan putaran mendatar;
• Stesen pengarah menyokong kawalan rakaman dan penyiaran, menyokong rakaman dan penyiaran memulakan, menjeda dan menghentikan operasi; menyokong siaran langsung memulakan dan menghentikan operasi; menyokong tetapan pengarah automatik, separa automatik dan manual;
• Konsol pengarah menyokong tetapan susun atur, menyokong 12 panggilan susun atur mod sintesis video tetap, dan boleh menyesuaikan 6 mod susun atur;
• Stesen pengarah menyokong tetapan susun atur mod video untuk saluran HDMI1, HDMI2 dan berbilang skrin maya;
• WEB menyokong menukar kaedah log masuk panel kawalan, dan kaedah log masuk menyokong log masuk kata laluan tunggal dan log masuk nama pengguna + kata laluan;
• Menyokong pemerolehan automatik atau tetapan manual alamat IP peranti, get laluan dan maklumat topeng, dan menyokong pembahagian VLAN dan konfigurasi NAT port rangkaian;
• Menyokong tetapan pengekodan video, anda boleh menetapkan kualiti pengekodan video, kadar bingkai, kadar bit (128K-8M), resolusi, selang bingkai I, bingkai I dan pekali pengkuantitian bingkai P;
• Menyokong fungsi multicast, anda boleh menetapkan alamat multicast dan port multicast;
• Menyokong konfigurasi rakaman dan penyiaran automatik, menetapkan guru, pelajar, maklumat aliran akses kamera papan hitam, mengkonfigurasi kod pengarah secara manual, kod penukaran pengarah; saluran skrin rakaman pengarah;
• Menyokong konfigurasi acara penyiaran automatik yang mencetuskan keutamaan acara dan mencetuskan masa pengekalan acara;
• Pengurusan kawalan alam sekitar: anda boleh mengkonfigurasi arahan kawalan pusat untuk setiap RS232/485, I/O dan antara muka kawalan inframerah, set skrip, protokol, tugas berjadual, get laluan IoT, pautan audio dan video, bangun peranti, kawalan rangkaian, Huawei kawalan skrin (Hongmeng), analisis dua hala, Beidou AI dan fungsi kawalan lain;
• Menyokong sehingga 16 akses strim video rangkaian, boleh memantau secara fleksibel protokol audio dan video, data lebar jalur, data kehilangan paket rangkaian bagi strim video yang diakses, dan menetapkan mozek untuk strim video; 2. Perkhidmatan pemajuan strim RTSP, menyokong pratonton dan menonton setiap aliran pemajuan RTSP pada halaman WEB, menetapkan setiap protokol audio strim (AAC, G711, G722), dan pemilihan sumber akses video;
• Menyokong import dan eksport fail konfigurasi sistem, import dan muat turun fail konfigurasi tablet kawalan Android;
• Video yang dirakam boleh dimainkan atas permintaan dalam berbilang skrin pada WEB, atau output ke paparan melalui HDMI untuk penyahkodan dan main semula; ia juga menyokong mendapatkan fail video peranti serupa dalam rangkaian yang sama untuk tontonan atas permintaan.
