Gambaran Keseluruhan Produk

Peranti pensuisan profesional berprestasi tinggi ini menguruskan isyarat audio dan video dengan berkesan, menjadikannya ideal untuk pelbagai aplikasi termasuk projek penyiaran dan televisyen, dewan persidangan multimedia, paparan skrin besar, pengajaran televisyen dan pusat arahan/kawalan.

Menyokong pelbagai format isyarat termasuk CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT dan Optical, memastikan penukaran dan penghantaran lancar antara jenis input/output yang berbeza

Ciri-ciri

32-input dan 32-output antara muka kad pertukaran isyarat audio dan video ;
Teknologi pensuisan bas, setiap isyarat bukan sahaja boleh dihantar dari titik ke titik, tetapi juga dihantar melalui saluran bas sahaja, memastikan paparan masa nyata semua imej isyarat;
Teknologi penggandaan kekerapan dan talian boleh meningkatkan paparan isyarat imej dengan menggandakan garisan dan kekerapan;
Penukaran silang yang lancar, tanpa skrin hitam, skrin tersekat, kegelisahan, koyak, dsb. semasa proses penukaran;
Pelbagai jenis isyarat tersedia : CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optical;
Resolusi boleh laras, menyokong sehingga 4096 x 2160P@60Hz ;
Menyokong saluran keluaran untuk ditutup atau dibuka secara individu atau sepenuhnya;
Kad input lancar menyokong fungsi paparan skrin tindanan aksara tersuai OSD, yang boleh menindih dan memaparkan kandungan Cina tersuai pada mana-mana saluran input di kiri atas, kiri bawah, kanan atas, kanan bawah, dsb. , dan warna aksara boleh ditetapkan ;
Menyokong port bersiri RS232, rangkaian TCP/IP, kawalan panel hadapan, protokol kawalan terbuka;
Menyokong kawalan antara muka pengguna GUI dan reka bentuk manusiawi;
mengubah suai dan menyesuaikan maklumat EDID;
Menyokong fungsi pertanyaan status saluran input dan output peranti semasa;
Menyokong penjimatan dan panggilan berbilang adegan;
Port isyarat menyokong palam panas.

Cool tags: Matriks video modular hibrid 32x32, pengeluar matriks video modular hibrid 32x32 China, pembekal, kilang

hos
huraikan	Menyokong sehingga 32 input dan 32 output audio dan antara muka kad pensuisan isyarat video, menyokong pertukaran panas
kawalan
Port kawalan bersiri	Penyambung Perempuan DB9 RS232
Konfigurasi Pin	Pin 2 TX, Pin 3 RX, Pin 5 GND
Struktur casis panel	Isyarat boleh pasang, 8 slot kad input boleh dimasukkan dengan 8 kad input isyarat, 8 slot kad output boleh dimasukkan dengan 8 kad output isyarat
Kawalan Panel Hadapan	Butang
konvensional
Suhu operasi	-0-+50 darjah
Kelembapan relatif	10%-90%
bekalan kuasa	AC 100-240V , 50/60Hz , penggunaan kuasa tanpa beban hos 60W, tidak termasuk papan
Saiz casis (mm)
VMC{{{0}}}: 436.6L x 320.0W x 221.5H

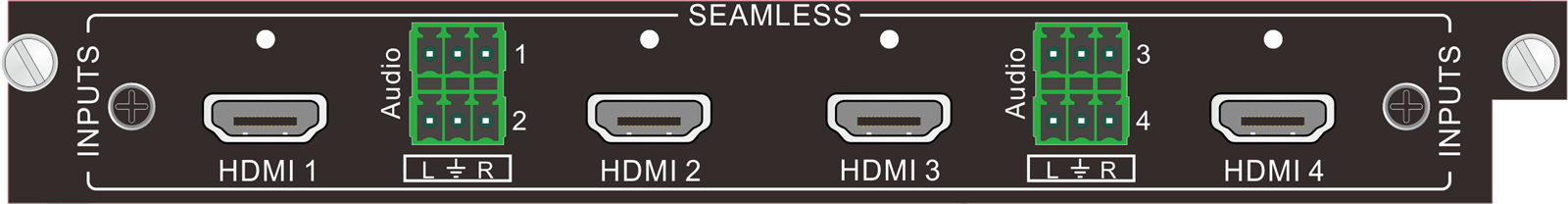

Kad Isyarat Input-VMC-4I-HD-4K

Isyarat masukan	4-isyarat HDMI saluran, 4-isyarat audio analog saluran	Penggunaan kuasa	12.5W
Penyambung Input	Taipkan A 19-pin perempuan, 3-pin blok terminal boleh pasang	Kedalaman Warna	8bit
Jenis Isyarat	HDMI, DVI-D, pengenalan automatik isyarat input	lebar jalur	10.2Gpbs
suhu	0 darjah - +50 darjah	kelembapan	10% - 90%
Resolusi	Resolusi input maksimum 4096 x 2160P@60Hz , penyesuaian input
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
standard	Sokong HDMI1.4, HDCP2.2
Pengurusan EDID	Menyokong fungsi pembelajaran EDID
Ciri-ciri lain	Menyokong tetapan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman, menyokong fungsi tindanan aksara, palam panas

Kad Isyarat Input-VMC-4I-OF

Isyarat masukan	4-isyarat gentian optik saluran, pengecaman isyarat input automatik	Penggunaan kuasa	24W
Penyambung Input	Modul Gentian Optik	Jenis Data	DVI/HDMI
Kadar maksimum	10.2Gbps	Kelembapan relatif	10%-90%
suhu	0 darjah -+50 darjah	Kedalaman Warna	8bit, 10bit, 12bit, 16bit
Modul Gentian Optik
Spesifikasi Antara Muka	antara muka LC
Isyarat Gentian Optik	9 resolusi boleh laras, resolusi input tertinggi ialah 4096x2160@30Hz
Jarak penghantaran	Perlu digunakan dengan pemancar/penerima gentian optik, 4096x2160@30Hz gentian mod tunggal jarak penghantaran maksimum ialah 2KM, pelbagai mod ialah 300M
Kadar data maksimum	10.2Gbit/s
lain
Fungsi	Menyokong fungsi tindanan aksara dan pertukaran panas

Kad Isyarat Input-VMC-4I-HBT

Input Video
Isyarat masukan	4-isyarat saluran HDBT, pengenalan isyarat input automatik	Tahap Input	TMDS 2.9V-3.3V
Penyambung Input	RJ45, dengan lampu penunjuk dwi-warna kuning-hijau	Impedans Input	Garis pembezaan 100Ω
Penggunaan kuasa	21W
Input Audio
Isyarat masukan	4-isyarat stereo saluran	Penyambung Input	Bicu audio 3.5mm
Impedans Input	75Ω	Respons Kekerapan	20Hz-20K Hz
kawalan
Isyarat Kawalan	4-isyarat kawalan cara RS232	Pelabuhan Kawalan	3-pin blok terminal boleh pasang
protokol	Menyokong protokol RS232, menyokong IR, RS232 penghantaran telus dua hala
konvensional
Keuntungan	0 dB	lebar jalur	10.2Gbps
Resolusi	Menyokong sehingga 1920×1080@60Hz	Crosstalk	<-50dB@5MHz
Jarak penghantaran	1080p Kurang daripada atau sama dengan 70m	Kadar pertukaran	200ns (maks)
Suhu operasi	-10 darjah -+40 darjah	Kelembapan relatif	10%-90%
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Piawaian HDMI	Sokong HDMI1.4a
EDID, HDCP	Menyokong pengurusan manual EDID, serasi dengan HDCP1.4
Ciri-ciri lain	Menyokong tetapan kromatik, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi tindanan aksara, palam panas dan fungsi bekalan kuasa luaran PoH

Kad Isyarat Input-VMC-2I-HBT-4K

Input Video
Isyarat masukan	2 -isyarat HDBT saluran, pengecaman isyarat input automatik	Tahap Input	TMDS 2.9V-3.3V
Penyambung Input	RJ45, dengan lampu penunjuk dwi-warna kuning-hijau	Impedans Input	Garis pembezaan 100Ω
Penggunaan kuasa	21W
Input Audio
Isyarat masukan	2- isyarat stereo arah	Penyambung Input	Bicu audio 3.5mm
Impedans Input	75Ω	Respons Kekerapan	20Hz-20K Hz
kawalan
Isyarat Kawalan	2- isyarat kawalan RS232	Pelabuhan Kawalan	3-pin blok terminal boleh pasang
protokol	Menyokong protokol RS232, menyokong IR, RS232 penghantaran telus dua hala
konvensional
Keuntungan	0 dB	lebar jalur	10.2Gbps
Resolusi	Menyokong sehingga 4096 x 2160P@30Hz	Crosstalk	<-50dB@5MHz
Jarak penghantaran	1080p Kurang daripada atau sama dengan 70m	Kadar pertukaran	200ns (maks)
Suhu operasi	-10 darjah -+40 darjah	Kelembapan relatif	10%-90%
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Piawaian HDMI	Menyokong standard HDMI1.4
EDID, HDCP	Menyokong pengurusan manual EDID, menyokong HDCP2.2 dan serasi ke belakang
Ciri-ciri lain	Menyokong tetapan kromatik, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi tindanan aksara, palam panas dan fungsi bekalan kuasa luaran PoH

Kad Isyarat Input-VMC-4I-DV

Isyarat masukan	4-isyarat DVI arah	Tahap Input	TMDS 2.9V-3.3V
Penyambung Input	DB port perempuan24+5	Impedans Input	75Ω
Penggunaan kuasa	10W
konvensional
Keuntungan	0 dB	lebar jalur	Kadar data maksimum 4.95Gbit/s
Isyarat video	DVI, HDMI, VGA, C-VIDEO, YPbPr, pengenalan automatik isyarat input	Kelewatan masa maksimum	5nS(±1nS)
Jenis Data	8bit	Crosstalk	<-50dB@5MHz
Kadar pertukaran	200ns (maks) crosstalk	Resolusi	Menyokong sehingga 1920× 1200 @60Hz
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Kadar pensampelan audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Pengurusan EDID dan DDC	Menyokong Pengenalan Paparan Lanjutan (EDID) dan Saluran Data Paparan (DDC), menggunakan piawaian DVI dan HDMI
Pengurusan HDCP	Menyokong Perlindungan Kandungan Digital (HDCP) Lebar Jalur Tinggi dan menggunakan piawaian DVI dan HDMI1.3
Ciri-ciri lain	Menyokong tetapan kromatik, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi tindanan aksara, palam panas

Kad Isyarat Input-VMC-4I-HD

Isyarat masukan	4-isyarat HDMI saluran (serasi dengan DVI), 4-isyarat audio analog saluran	Penggunaan kuasa	10W
Penyambung Input	Taipkan A 19-pin perempuan, 3-pin blok terminal boleh pasang	Kedalaman Warna	8 & 10 & 12 bit
Jenis Isyarat	HDMI, DVI-D, pengenalan automatik isyarat input	lebar jalur	6.75Gpbs
suhu	0 darjah - +50 darjah	kelembapan	10% - 90%
standard	Menyokong HDMI1.3, serasi dengan standard HDCP	Resolusi	Menyokong sehingga 1920×1080@60Hz
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Pengurusan EDID dan DDC	Menyokong Pengenalan Paparan Lanjutan (EDID) dan Saluran Data Paparan (DDC), menggunakan piawaian DVI dan HDMI
Ciri-ciri lain	Menyokong tetapan kromatik, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi tindanan aksara, palam panas

Kad Isyarat Input-VMC-4I-VG

Input Video
Isyarat masukan	4-isyarat VGA arah		Input gandingan	Gandingan AC sahaja
Penyambung Input	15-pin port perempuan jenis D		Tahap Input	{{0}}.5-2.0Vp-p
Impedans Input	75Ω
Input Audio
Isyarat masukan		4 saluran isyarat audio analog		Impedans input audio	>10KΩ
Penyambung Input		3-pin blok terminal boleh pasang		Impedans Input	75Ω
Respons Kekerapan		20Hz-20K Hz
konvensional
Keuntungan	0 dB		Lebar jalur	YPbPr : 170MHz; C-VIDEO : 150MHz; VGA: 170MHz
Kadar pertukaran	200ns(maks)		Crosstalk	<-50dB@5MHz
Isyarat video	VGA (RGBHV), YPbPr, C-VIDEO, pengenalan automatik isyarat input
Ruang Chroma	Menyokong pelarasan ruang warna: YCBCR\RGB			Resolusi	Menyokong sehingga 1920×1200 @ 60Hz
Penggunaan kuasa	12W
Ciri-ciri lain	Menyokong tetapan kromatik, kecerahan, kontras, suhu warna dan nilai ketajaman; fungsi tindanan aksara; palam panas; Pembetulan automatik input isyarat VGA; pemulihan port tunggal ke tetapan kilang

Kad Isyarat Input-VMC-4I-AV

Isyarat masukan		4-isyarat CVBS saluran, 4-isyarat audio analog saluran		Format audio yang disokong		stereo
Penyambung Input		Penyambung BNC, 3-pin blok terminal boleh pasang		Standard		Menyokong format PAL dan NTSC
Penggunaan kuasa		11W		Resolusi		7 aras boleh laras, sehingga 1920×1080@60Hz
konvensional
Lantai Bunyi Audio		-80dB		herotan audio maksimum		2.0V
Suhu operasi		0 darjah - +50 darjah		Kelembapan relatif		10% - 90%
lebar jalur		6.75Gbps		Fungsi penskalaan talian automatik		sokongan
Ciri-ciri lain		Menyokong tetapan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman; fungsi tindanan aksara; palam panas
	Kad Isyarat Input-VMC-4I-SD

	Isyarat masukan		4-isyarat SDI saluran (masing-masing dengan satu output gelung SDI)		Tahap Input		TMDS 2.9V-3.3V
	Penyambung Input		Penyambung BNC		Impedans Input		75Ω
	Isyarat video		SDI, HD-SDI, 3G-SDI, pengenalan automatik isyarat input		Penggunaan kuasa		14W
	konvensional
	Kedalaman Warna		8&10&12bit		Jarak kerja		1080p Kurang daripada atau sama dengan 100m (sila gunakan wayar berkualiti tinggi)
	lebar jalur		6.75Gbps		Resolusi maksimum		1080p@60Hz
	Suhu operasi		0 darjah - +50 darjah		Kelembapan relatif		10% - 90%
	Fungsi penggandaan garis		sokongan		Resolusi		Menyokong sehingga 1920×1080@60Hz ;
	Ciri-ciri lain		Menyokong tetapan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman; fungsi tindanan aksara; palam panas

Kad Isyarat Input-VMC-4I-HV

Isyarat masukan	2-isyarat HDMI cara (serasi dengan DVI); 2-isyarat VGA arah; 4-isyarat audio stereo saluran		Penggunaan kuasa	12W
Penyambung Input	Jenis A 19-penyambung perempuan pin; 15-pin penyambung perempuan jenis D; 3-pin blok terminal boleh pasang
Resolusi	Menyokong sehingga 1920×1080@60Hz
konvensional
Port HDMI:
Kedalaman Warna	8 & 10 & 12 bit		Jenis Isyarat	HDMI, DVI-D, pengenalan automatik isyarat input
lebar jalur	6.75Gpbs		suhu	0 darjah - +50 darjah
kelembapan	10% - 90%
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
standard	Menyokong HDMI1.3, serasi dengan standard HDCP
Pengurusan EDID dan DDC	Menyokong Pengenalan Paparan Lanjutan (EDID) dan Saluran Data Paparan (DDC)
Port VGA:
Input gandingan	Gandingan AC sahaja	Tahap Input			{{0}}.5-2.0Vp-p
Impedans Input	75Ω	Respons Kekerapan			20Hz-20K Hz
Keuntungan	0 dB	Crosstalk			<-50dB@5MHz
Kadar pertukaran	200ns(maks)	Ruang Chroma			Sokongan pelarasan YCBCR\RGB
Isyarat video	VGA (RGBHV), YPbPr, C-VIDEO, pengenalan automatik isyarat input
Ciri-ciri lain	Menyokong pembetulan automatik input isyarat VGA dan tetapan semula kilang port tunggal
Fungsi	Sokong palam panas dan cabut plag, sokong kroma, kecerahan, kontras, suhu warna dan tetapan nilai ketajaman, sokong fungsi tindanan aksara

Kad Isyarat Output-VMC-4O-HD-4K

Isyarat keluaran	4-isyarat HDMI saluran, 4-isyarat audio analog saluran	Penggunaan kuasa	12.5 W
Penyambung Output	Taipkan A 19-pin perempuan, 3-pin blok terminal boleh pasang	Kedalaman Warna	8bit
konvensional
Jenis Isyarat	HDMI, DVI-D	lebar jalur	10.2Gpbs
suhu	0 darjah - +50 darjah	kelembapan	10% - 90%
Resolusi	8 aras boleh laras, sehingga 4096 x 2160@60Hz
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
standard	Sokong HDMI1.4, HDCP2.2
Pengurusan EDID dan DDC	Menyokong fungsi pembelajaran EDID dan komunikasi DDC
Ciri-ciri lain	Menyokong tetapan format output, penghantaran isyarat audio bebas, dan palam panas melalui arahan

Kad isyarat keluaran-VMC-4O-OF

Isyarat keluaran	4-isyarat gentian optik cara	Penggunaan kuasa	32W
Penyambung Output	Modul Gentian Optik	Kadar maksimum	10.2Gbps
Jenis Data	DVI/HDMI	suhu	0 darjah -+50 darjah
Kelembapan relatif	10%-90%	Kedalaman Warna	8bit, 10bit, 12bit, 16bit
Resolusi	Menyokong 36 resolusi boleh laras, dengan resolusi output tertinggi 4K @ 30Hz
Modul Gentian Optik
Spesifikasi Antara Muka	antara muka LC
Isyarat Gentian Optik	Jarak penghantaran maksimum gentian optik mod tunggal ialah 2KM, dan jarak penghantaran berbilang mod ialah 300M
Jarak penghantaran	Jarak penghantaran 4K30: gentian optik mod tunggal mempunyai jarak penghantaran maksimum 2KM, dan pelbagai mod ialah 300M
Ciri-ciri lain
Menyokong tetapan format output melalui arahan, menyokong palam panas dan cabut palam

Kad isyarat keluaran-VMC-4O-HBT

Output Video
Isyarat keluaran	4-isyarat HDBT saluran	Tahap Keluaran	TMDS 2.9V-3.3V
Penyambung Output	RJ45, dengan lampu penunjuk dwi-warna kuning-hijau	Impedans Keluaran	Garis pembezaan 100Ω
Penggunaan kuasa	21W
Output Audio
Isyarat keluaran	4-isyarat stereo saluran	Penyambung Output	Bicu audio 3.5mm
Impedans Keluaran	75Ω	Respons Kekerapan	20Hz-20K Hz
kawalan
Isyarat Kawalan	4-isyarat kawalan cara RS232	Pelabuhan Kawalan	3-pin blok terminal boleh pasang
protokol	Menyokong protokol RS232
konvensional
Keuntungan	0 dB	lebar jalur	10.2Gbps
Resolusi	Menyokong sehingga 1080p lancar	Crosstalk	<-50dB@5MHz
Jarak penghantaran	1080p Kurang daripada atau sama dengan 70m	Kadar pertukaran	200ns (maks)
Suhu operasi	-10 darjah -+40 darjah	Kelembapan relatif	10%-90%
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Piawaian HDMI	Menyokong HDMI1.4, serasi dengan HDCP 2.2
Pengurusan EDID dan DDC	Menyokong pengurusan manual EDID dan fungsi komunikasi DDC
Resolusi	Menyokong 36 resolusi boleh laras, dengan resolusi output tertinggi 1920×1080@60Hz
Jarak penghantaran	Jarak penghantaran 1920×1080P60Hz sehingga 70 meter
Ciri-ciri lain	Menyokong tetapan format output, palam panas dan fungsi bekalan kuasa luaran PoH melalui arahan

Kad isyarat keluaran-VMC-2O-HBT-4K

Output Video
Isyarat keluaran	2- isyarat HDBT arah	Tahap Keluaran	TMDS 2.9V-3.3V
Penyambung Output	RJ45, dengan lampu penunjuk dwi-warna kuning-hijau	Impedans Keluaran	Garis pembezaan 100Ω
Penggunaan kuasa	21W
Output Audio
Isyarat keluaran	2- isyarat stereo arah	Penyambung Output	Bicu audio 3.5mm
Impedans Keluaran	75Ω	Respons Kekerapan	20Hz-20K Hz
kawalan
Isyarat Kawalan	4-isyarat kawalan cara RS232	Pelabuhan Kawalan	3-pin blok terminal boleh pasang
protokol	Menyokong protokol RS232
konvensional
Keuntungan	0 dB	lebar jalur	10.2Gbps
Resolusi	Menyokong sehingga 4096 x 2 160@ 30Hz	Crosstalk	<-50dB@5MHz
Jarak penghantaran	1080p Kurang daripada atau sama dengan 70m , 4K Kurang daripada atau sama dengan 40M	Kadar pertukaran	200ns (maks)
Suhu operasi	-10 darjah -+40 darjah	Kelembapan relatif	10%-90%
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Piawaian HDMI	Menyokong HDMI1.4, serasi dengan HDCP 2.2
Pengurusan EDID dan DDC	Menyokong pengurusan manual EDID dan fungsi komunikasi DDC
Resolusi	Menyokong 36 resolusi boleh laras, dengan resolusi output tertinggi 4096 x 2 160@ 30Hz
Jarak penghantaran	Menyokong 4K sehingga 40M jarak, 1080P sehingga 70M
Ciri-ciri lain	Menyokong tetapan format output, palam panas dan fungsi bekalan kuasa luaran PoH melalui arahan

Kad isyarat keluaran-VMC-4O-DV

Isyarat keluaran	4-isyarat DVI arah	Tahap Keluaran	TMDS 2.9V-3.3V
Penyambung Output	DB port perempuan24+5	Impedans Keluaran	75Ω
Penggunaan kuasa	6W

konvensional
Keuntungan	0 dB	lebar jalur	4.95Gbit/s
Isyarat video	DVI, HDMI, VGA, C-VIDEO, YPbPr	Kelewatan masa maksimum	5nS(±1nS)
Jenis Data	8bit	Crosstalk	<-50dB@5MHz
Resolusi	36 aras boleh laras, sehingga 1920×1200@60Hz	Kadar pertukaran	200ns (maks) crosstalk
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
Kadar pensampelan audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Pengurusan EDID dan DDC	Menyokong Pengenalan Paparan Lanjutan (EDID) dan Saluran Data Paparan (DDC), menggunakan piawaian DVI dan HDMI
Pengurusan HDCP	Menyokong Perlindungan Kandungan Digital (HDCP) Lebar Jalur Tinggi dan menggunakan piawaian DVI dan HDMI1.3
Ciri-ciri lain	Menyokong tetapan format output dan palam panas melalui arahan

Kad Isyarat Output-VMC-4O-HD

Isyarat keluaran	4-isyarat HDMI saluran (serasi dengan DVI), 4-isyarat audio analog saluran	Penggunaan kuasa	8W
Penyambung Output	Taipkan A 19-pin perempuan, 3-pin blok terminal boleh pasang	Kedalaman Warna	8bit
Jenis Isyarat	HDMI, DVI-D	lebar jalur	6.75Gpbs
suhu	0 darjah - +50 darjah	kelembapan	10% - 90%
Resolusi	36 resolusi boleh laras, sehingga 1920×1200@60Hz
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
standard	Menyokong HDMI1.3, serasi dengan HDCP
Pengurusan EDID dan DDC	Menyokong fungsi pembelajaran EDID dan saluran data paparan (DDC)
Ciri-ciri lain	Menyokong tetapan format output melalui arahan, menyokong palam panas

Kad isyarat keluaran-VMC-4O-VG

Output Video
Isyarat keluaran	4-isyarat VGA arah	Jenis Suis	Jarak Menegak
Penyambung Output	15-pin port perempuan jenis D	Tahap Keluaran	{{0}}.5-2.0Vp-p
Impedans Keluaran	75Ω	Resolusi	36 resolusi boleh laras, sehingga 1920×1200@60Hz
Jenis Isyarat	Menyokong format isyarat VGA, YPBPR, C-VIDEO
Output Audio
Isyarat keluaran	4 saluran isyarat audio analog	Impedans Keluaran	75Ω
Penyambung Output	3-pin blok terminal boleh pasang	Respons Kekerapan	20Hz-20K Hz
konvensional
Keuntungan	0 dB	Kadar pertukaran	200ns(maks)
Crosstalk	<-50dB@5MHz	Penggunaan kuasa	6W
Ciri-ciri lain	Menyokong tetapan format output dan palam panas melalui arahan

Kad isyarat keluaran-VMC-4O-AV

Isyarat keluaran	4-isyarat CVBS saluran, 4-isyarat audio analog saluran	Resolusi	480I dan 576I dua resolusi boleh laras
Penyambung Output	Penyambung BNC, 3-pin blok terminal boleh pasang	Format Audio Keluaran	stereo
Penggunaan kuasa	9W	Jarak penghantaran	Kurang daripada atau sama dengan 100m (sila gunakan wayar berkualiti tinggi)
konvensional
Lantai Bunyi Audio	-80dB	herotan audio maksimum	2.0V
Suhu operasi	0 darjah - +50 darjah	Kelembapan relatif	10% - 90%
lebar jalur	6.75Gbps	Standard	Menyokong format PAL dan NTSC
Ciri-ciri lain	Menyokong tetapan format output dan palam panas melalui arahan

Kad isyarat keluaran-VMC-4O-SD

Isyarat keluaran	4-isyarat SDI saluran (masing-masing dengan satu output gelung SDI)	Tahap Keluaran	TMDS 2.9V-3.3V
Penyambung Output	Penyambung BNC	Impedans Keluaran	75Ω
Isyarat video	SDI, HD-SDI, 3G-SDI	Penggunaan kuasa	15W
Resolusi	7 resolusi boleh laras, sehingga 1920×1200@60Hz
konvensional
Kedalaman Warna	8&10&12bit	Jarak kerja	1080p Kurang daripada atau sama dengan 100m (sila gunakan wayar berkualiti tinggi)
lebar jalur	6.75Gbps	Resolusi maksimum	1080p@60Hz
Suhu operasi	0 darjah - +50 darjah	Kelembapan relatif	10% - 90%
Ciri-ciri lain	Menyokong tetapan format output dan palam panas melalui arahan

Kad isyarat keluaran-VMC-4O-HV

Isyarat keluaran	2-isyarat HDMI cara (serasi dengan DVI); 2-isyarat VGA arah; 4-isyarat audio stereo saluran	Penggunaan kuasa	8W
Penyambung Output	Jenis A 19-penyambung perempuan pin; 15-pin penyambung perempuan jenis D; 3-pin blok terminal boleh pasang
Resolusi	36 resolusi boleh laras, sehingga 1920×1200@60Hz
konvensional
Port HDMI:
Kedalaman Warna	8 bit	Jenis Isyarat	HDMI, DVI-D
lebar jalur	6.75Gpbs	suhu	0 darjah - +50 darjah

kelembapan	10% - 90%
Format Audio	Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD, audio luaran menyokong format PCM
standard	Menyokong HDMI1.3, serasi dengan HDCP
Pengurusan EDID dan DDC	Menyokong fungsi pembelajaran EDID dan fungsi komunikasi DDC
Port VGA:
Tahap Keluaran	{{0}}.5-2.0Vp-p	Impedans Keluaran	75Ω
Jenis Isyarat	VGA , YPBPR , C-VIDEO
Jenis Suis	Jarak Menegak	Respons Kekerapan	20Hz-20K Hz
Keuntungan	0 dB	Crosstalk	<-50dB@5MHz
Kadar pertukaran	200ns(maks)
Lebar jalur	YPbPr : 170MHz; C-VIDEO : 150MHz; VGA: 170MHz
Isyarat video	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
lain
Menyokong tetapan format output dan palam panas melalui arahan

Kad Pratonton Isyarat-VMC-4P-OB

antara muka	2 port RJ45	Keupayaan pratonton	Boleh pratonton 4 sumber video serentak
Protokol dan Piawaian	Teknologi pengekodan H.264, protokol RTSP standard	Penggunaan kuasa	15W
Resolusi	Resolusi setiap saluran main balik video boleh mencapai 720p, dan resolusi pratonton boleh diubah melalui arahan
kawalan	Menyokong kawalan matriks, menyokong fungsi memori mematikan kuasa

Kad Penyahkod IP-VMC-4I-IP

antara muka	2 port RJ45	Keupayaan penyahkodan	Menyokong 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz penyahkodan
Antara Muka Audio	Input audio 1/2/3/4: antara muka audio luaran terpelihara	Penggunaan kuasa	1 3 W
Resolusi	Menyokong akses TCP rtsp/rtp/rtpo	lain	Dengan mematikan memori
kawalan	Menyokong protokol onvif2.6, menyokong pengenalan peranti onvif, menyokong akses aliran protokol onvif, menyokong kawalan PTZ onvif

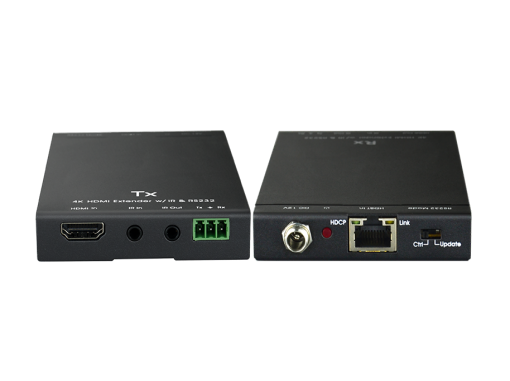

Isyarat HDMI 70m HDBaseT Pemancar-VHBT-HD-70T

Untuk digunakan dengan kad input HDBaseT dan kad input HDBaseT 4K
masuk	1-cara HDMI	Penyambung Input	Jenis A 19-penyambung perempuan pin
Keluaran	1 -way HDBaset	Penyambung Output	Terminal RJ-45.
Antara muka kawalan	1 saluran IR IN, 1 saluran IR OUT, 1 dwiarah RS232	Fungsi kawalan	Menyokong penghantaran telus dua hala CEC, IR, RS232
standard	Mematuhi piawaian HDCP2.2 dan HDMI1.4	Resolusi	Menyokong sehingga 3840×2160@30Hz
Suhu operasi	0~50 darjah	kelembapan	10% ~ 90%
Penggunaan kuasa maksimum	14W	Dimensi (mm)	115L x 109W x 16.2H
Jarak penghantaran	1920×1080P60Hz jarak penghantaran sehingga 70 meter, 3840×2160@30Hz jarak penghantaran sehingga 40 meter
lain	Menyokong fungsi PoC dua arah dan peningkatan perisian tegar RS232

Isyarat HDMI 70m HDBaseT Receiver-VHBT-HD-70R

Gunakan dengan kad output HDBaseT, kad output HDBaseT 4K
masuk	1 -way HDBaset	Penyambung Input	Jenis A 19-penyambung perempuan pin
Keluaran	1-cara HDMI	Penyambung Output	Terminal RJ-45.
Antara muka kawalan	1 saluran IR IN, 1 saluran IR OUT, 1 dwiarah RS232	Fungsi kawalan	Menyokong penghantaran telus dua hala CEC, IR, RS232
standard	Mematuhi piawaian HDCP2.2 dan HDMI1.4	Resolusi	Menyokong sehingga 3840×2160@30Hz
Suhu operasi	0~50 darjah	kelembapan	10% ~ 90%
Penggunaan kuasa maksimum	14W	Dimensi (mm)	115L x 109W x 16.2H
Jarak penghantaran	1920×1080P60Hz jarak penghantaran sehingga 70 meter, 3840×2160@30Hz jarak penghantaran sehingga 40 meter
lain	Menyokong fungsi PoC dua arah dan peningkatan perisian tegar RS232

Matriks Video Modular Hibrid 32x32

Gambaran Keseluruhan Produk

Ciri-ciri

Anda mungkin juga berminat

Hantar pertanyaan
