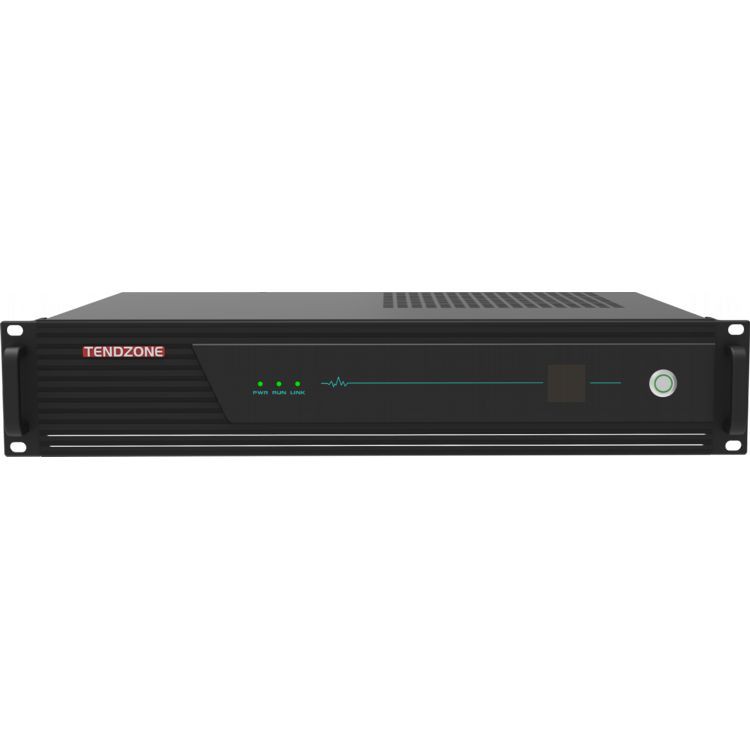

Gambaran keseluruhan
Siri CLIMBER-1009 ialah hos terminal 12-dalam-1 terbaharu dari TENDZONE, dibina berdasarkan pengalaman pembangunan produk bersepadu selama bertahun-tahun. Penyelesaian lanjutan ini menggabungkan algoritma audio terkini TENDZONE, codec video, kawalan berpusat, pemprosesan media, komunikasi jauh dan teknologi lain. Dikuasakan oleh pemproses teras domestik, CLIMBER-1009 ialah peranti bersepadu pelbagai fungsi generasi seterusnya yang dioptimumkan untuk sistem terbenam.
Direka bentuk dengan mengambil kira fleksibiliti, produk ini menampilkan reka bentuk kad pemalam untuk menampung pelbagai keperluan khusus senario. Ia menyepadukan pelbagai fungsi termasuk persidangan video jauh, rakaman dan penyiaran tempatan, penguatan audio, penukaran matriks video, kawalan persekitaran persisian, sentuhan bersatu terpusat, codec input dan output yang diedarkan, akses IPC, suis gigabit POE dan banyak lagi. CLIMBER-1009 sesuai untuk aplikasi dalam bilik persidangan multimedia, bilik darjah pintar, dewan kuliah, dewan pelbagai fungsi, pusat arahan dan penghantaran mudah alih serta persekitaran lain.
Hos terminal berbilang fungsi 12-dalam-1 ini menyokong pelbagai operasi seperti mesyuarat setempat dan jauh, penstriman langsung jauh, latihan, penyeliaan, pengajaran dan arahan mudah alih. Ia menawarkan integrasi yang lancar dengan pelbagai peranti audio-visual dan persekitaran, membolehkan operasi pintar dan cekap. Ia boleh dikonfigurasikan sebagai peranti semua-dalam-satu hiper-tumpu dengan komputer OPS terbina dalam, tayangan skrin wayarles dan modul mikrofon wayarles, menawarkan penyelesaian menyeluruh yang menjimatkan ruang dan memudahkan interaksi pengguna.
Dengan generasi baharu cip pemprosesan media, CLIMBER-1009 menyampaikan prestasi yang berkuasa dan menyokong H.265 4codec video K@60fps, meningkatkan kualiti imej dan bunyi untuk pengalaman HD yang unggul. Selain itu, ia menampilkan peningkatan ketara dalam keserasian, kebolehsuaian rangkaian, pengurusan kelewatan, kehilangan anti-paket, pengendalian berbilang skrin, dan pemprosesan berbilang fungsi serentak, menjadikannya penyelesaian optimum untuk kerajaan, perusahaan, keselamatan awam, pendidikan, perubatan dan sektor lain.
Ciri-ciri
Komputer OPS:
- Bina dalam Komputer OPS, Memenuhi keperluan pejabat dan boleh memasang perisian pejabat, seperti Tencent Meeting, untuk persidangan video berasaskan perisian. (Boleh disesuaikan dengan OPS domestik mengikut keperluan khusus).
Kawalan Berpusat Pintar:
- Kawalan bersepadu peralatan multimedia melalui tablet persidangan, membolehkan pengurusan bersepadu audio dan video, persidangan video, rakaman, penyiaran dan peranti pihak ketiga.
- Menyokong antara muka kawalan pusat biasa seperti RS232/485/IR/IO/RELAY untuk penyepaduan mudah dengan peranti lain.
- Menyokong protokol Zigbee IoT untuk pilihan kawalan tambahan.
- Kawalan dua arah ke atas pautan bersiri tunggal untuk pengurusan sistem yang dipermudahkan.
- Menggabungkan kawalan berwayar dengan kawalan IoT tanpa wayar untuk memastikan operasi yang stabil dan mengelakkan gangguan.
Matriks Video 4K Definisi Tinggi:
- 4-masuk-6-matriks video lancar 4K60 HD dengan fleksibiliti penuh untuk berbilang konfigurasi skrin.
- Menyokong pelbagai senario seperti bilik persidangan multimedia, bilik darjah multimedia dan pusat arahan.
- Memudahkan kawalan terpusat setempat, paparan, pengukuhan bunyi dan keperluan lain.
- Menyokong teknologi codec Sistem Interaktif Teragih Maklumat Multimedia (MIDIS), berfungsi sebagai antara muka input/output teragih.
Pemproses Audio Digital:
- 8-masuk-4-antara muka audio berciri penuh, termasuk audio rangkaian terbina dalam dan sokongan audio HDMI.
- Algoritma audio 5A bersepadu yang mengurangkan gema dan hingar, sesuai untuk persekitaran bilik darjah dan bilik persidangan.
- Penguat digital terbina dalam dengan kuasa undian 2×100W untuk prestasi audio yang jelas dan berkuasa.
Persidangan Video:
- Fungsi rakaman dan main balik tempatan untuk persidangan video.
- Menyokong panggilan SIP interaktif jauh, membolehkan komunikasi audio dan video dua arah untuk kerjasama jauh.
- Keizinan interaktif berbilang pihak pilihan untuk penyepaduan lancar dengan platform persidangan video pihak ketiga, menyokong protokol standard.
Mikrofon wayarles:
- Hos penerima UHF, menyokong akses mikrofon pegang tangan tanpa wayar, untuk pengukuhan bunyi tempatan, rakaman persidangan, pengukuhan ucapan persidangan video;
Tayangan Skrin Tanpa Wayar:
- Sokongan memaparkan secara wayarles imej desktop peranti mudah alih, telefon pintar atau tablet pada skrin menggunakan dongle kecil atau klien tayangan skrin.
Suis Rangkaian POE:
- Menyokong bekalan kuasa, imej dan kawalan IPC ke atas satu kabel, memudahkan pendawaian dan pemasangan.
- Kawalan rangkaian TCP/UDP untuk peranti pihak ketiga, mempertingkatkan penyepaduan sistem.
- Menyediakan dokumentasi antara muka API untuk penyepaduan tersuai.
Rakaman dan Main Semula Tempatan:
- Menyokong rakaman tempatan 4 hingga 6 strim video, membolehkan penyimpanan dan akses video yang mudah.
- Sesuai untuk rakaman mesyuarat, penyiaran acara langsung dan sesi latihan.
Antara Muka Input/Output:
- Menyokong integrasi dengan sistem interaktif teragih multimedia untuk penjadualan dan arahan teragih.
- Menyediakan berbilang pilihan I/O untuk ketersambungan dan pengurusan sistem yang fleksibel.
Akses IPC:
- Menyokong sehingga 16 input video IPC, dengan keupayaan untuk mengendalikan output dan rakaman tempatan.
- Sesuai untuk persekitaran yang memerlukan pengawasan video dan penyepaduan pemantauan.
Stabil dan Boleh Dipercayai:
- Dibina pada sistem Linux terbenam, memastikan imuniti terhadap virus dan menyediakan persekitaran operasi yang selamat.
- Reka bentuk struktur gred pembawa untuk operasi berterusan 24/7, menjadikan sistem ini sangat boleh dipercayai dan sesuai untuk aplikasi kritikal misi.
- Peranti boleh dipasang dalam kabinet standard atau digunakan secara bebas, menawarkan pilihan pemasangan yang fleksibel.
- LCD panel hadapan untuk pemantauan mudah dan kemas kini status.
- Suis kuasa dwi (kuasa keras dan kuasa lembut) untuk operasi lancar dan kefungsian siap sedia/bangun sistem.

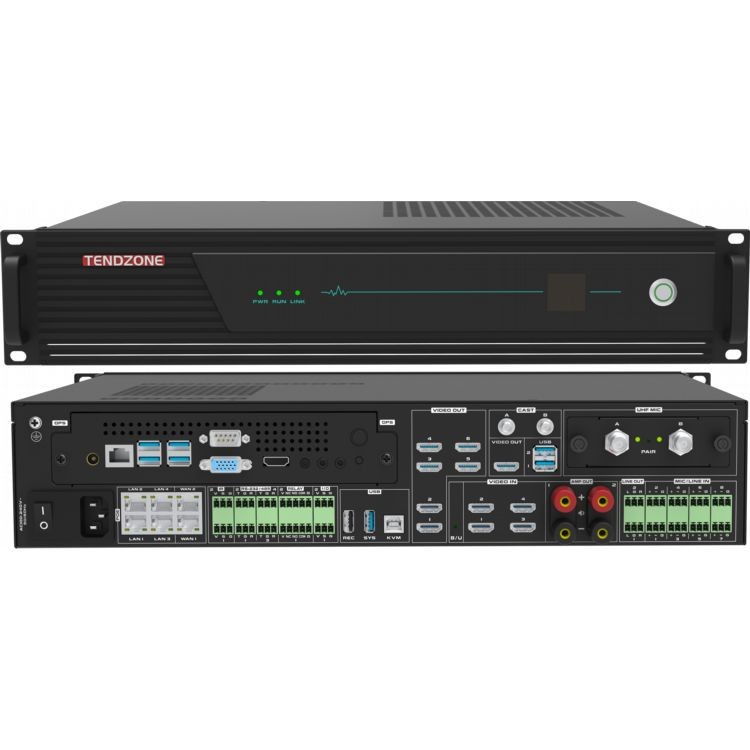

Imej panel belakang:
(1) Komputer OPS ( 2 ) Suis kuasa hos (3) Kuasa hos ( 4 ) Port Gigabit Ethernet * 6 (4 daripadanya ialah POE) ( 5 ) Antara muka inframerah IR * 2 ( 6 ) RS-232/485 antara muka * 3 + RS-232/485 port nyahpepijat * 1 ( 7 ) Port kawalan ELAY * 2 ( voltan dan arus: 12V/tidak lebih daripada 1A ) ( 8 ) Antara muka I/O*2 ( voltan dan arus: 12V/tidak lebih daripada 1A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Port output HDMI* 6 ( {{ 30}} ) Port input HDMI *4 ( 1 2 ) Terminal penguat 100W@8 ohm * 2 pasang ( 13 ) Output stereo terminal L/R Phoenix * 2 ( 4 audio bebas output secara keseluruhan ) (14) Port input MIC/LINE * 8 (15) unjuran wayarles CAST (16) Modul pertuturan wayarles UHF
Cool tags: pemproses bersepadu dua belas dalam satu, pengeluar pemproses bersepadu dua belas dalam satu China, pembekal, kilang
SPESIFIKASI
|
projek |
Spesifikasi |
|
Selamat dan stabil |
Mengguna pakai seni bina sistem gred industri, dibangunkan berdasarkan sistem LINUX, bebas virus |
|
Antara Muka Data |
2 USB Jenis-A, 1 USB Jenis-B |
|
Kamera Rangkaian |
12 kamera rangkaian tempatan, 4 pemajuan rangkaian |
|
Codec Video |
Sehingga 4 saluran pengekodan 1080P60, sehingga 4 saluran penyahkodan 1080P@60 atau 8 saluran pengekodan 1080P@30 dan 8 saluran penyahkodan 1080P@30; |
|
Protokol audio dan video |
Audio menyokong G.711, G.722, G722.1, G722.1C, AAC dan menyokong penyahkodan strim kod audio Video menyokong H.264HP , MP, BP, H265MP |
|
Terminal paparan |
Fungsi pemisahan video terbina dalam, yang boleh merealisasikan sintesis skrin tunggal/gambar-dalam-gambar/gambar-keluar-gambar, tindanan sari kata, tindanan nama terminal dan paparan logo stesen dalam satu, dua, tiga, empat, lima, enam, tujuh, lapan, sembilan, sepuluh, tiga belas dan enam belas skrin belah |
|
Panel kawalan |
Menyokong pelbagai panel kawalan, pilihan skrin sentuh Android berwayar 10.1-inci (standard tanpa pelekap di dinding, tiada sokongan POE), 10.1-skrin sentuh desktop PoE rangkaian inci, 10.{{5 }}skrin sentuh dipasang di dinding rangkaian PoE (standard dengan kotak bawah dipasang di dinding) |
|
Kadar codec |
Maksimum 16 saluran codec 1080P , 512Kbps~16Mbps setiap saluran |
|
Input Audio |
8-input terminal Phoenix cara (menyokong input MIC kuasa hantu 48V atau talian dalam input linear) , 4 -cara input audio terbenam HDMI, 1-input audio OPS cara, 1-cara input audio tayangan wayarles (pilihan), 1-input audio modul pertuturan wayarles cara (pilihan) |
|
Output Audio |
4-output audio saluran keluar (atau 2 pasang output stereo terminal L/R Phoenix), 2-output penguat digital cara 100W@8 ohm (atau 2-cara digital 150W@4 ohm output penguat), 2 -cara output audio terbenam HDMI ; menyokong pelarasan kelantangan, audio menyokong penyegerakan dan pencampuran . HDMI OUT1 menyokong penguatan semua input audio, HDMI OUT2~HDMI OUT6 hanya menyokong penguatan audio aliran RSTP rangkaian. |
|
Input Video |
4 antara muka input HDMI, 16 input kamera rangkaian IP; input sokongan HDMI IN1 dan HDMI IN3 dengan resolusi maksimum 4K30 dan input sokongan HDMI IN2 dan HDMI IN4 dengan resolusi maksimum 1920*1080@60; |
|
Output Video |
1) 6- saluran antara muka output HDMI , yang mana HDMI OUT2~HDMI OUT6 ialah output isyarat homolog; HDMI OUT1 menyokong resolusi maksimum output 4K30, dan HDMI OUT2~HDMI OUT6 menyokong resolusi maksimum 1920*1080@60 output; 2) Apabila komputer OPS terbina dalam membuka mesyuarat Tencent (jika kamera disambungkan ke HDMI IN), skrin komputer OPS terbina dalam hanya boleh dikeluarkan daripada HDMI OUT1, dan HDMI OUT2~6 hanya boleh memaparkan skrin kamera disambungkan ke HDMI IN; 3) Apabila OPS terbina dalam membuka mesyuarat Tencent (apabila hanya satu kamera USB disambungkan terus ke port USB OPS sebagai koleksi kamera mesyuarat Tencent), skrin komputer OPS terbina dalam boleh dikeluarkan daripada HDMI OUT1~ 6; 4) Apabila Mesyuarat Tencent tidak berlangsung, output HDMI OUT1 dan HDMI OUT2~6 boleh dipilih daripada tayangan skrin wayarles, komputer OPS terbina dalam dan HDMI IN1~4; |
|
Pemprosesan Audio |
Menyokong pembatalan gema automatik (AEC), kawalan keuntungan automatik (AGC), pembatalan/penindasan hingar automatik (ANC /ANS ), pembatalan maklum balas automatik (AFC), matriks pencampuran (AM), pampasan kehilangan paket (PLC) |
|
Pemprosesan Video |
Menyokong penyesuaian resolusi video, penukaran, peruntukan, pemisahan skrin, paparan tindanan sari kata menatal, tindanan nama terminal, paparan logo stesen dan pelarasan parameter imej; sari kata dan tindanan nama terminal menyokong pelarasan kedudukan sewenang-wenangnya; logo stesen menyokong pelarasan kedudukan kiri atas, kanan atas, kiri bawah dan kanan bawah, dan menyokong pelarasan paparan ketelusan; |
|
Protokol Komunikasi |
SIP, BFCP dwi strim , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP , RTCP, Telnet, TLS; |
|
Antara Muka Rangkaian |
1 port WAN, 5 port LAN; atau tetapkan 6 port rangkaian untuk disambungkan sepenuhnya; 4 daripada port rangkaian menyokong bekalan kuasa PoE; Nota: Jika anda perlu menyambung ke suis PoE pihak ketiga, kami mengesyorkan anda menggunakan port rangkaian yang tidak menyokong PoE untuk menyambung ke suis PoE pihak lain untuk memastikan bahawa salah satu port rangkaian tidak memberikan kuasa PoE luaran . Cuba untuk tidak menyambung terus antara satu sama lain menggunakan antara muka PoE. |
|
Fungsi pencampuran |
Ia juga menyokong audio tempatan, audio terbenam HDMI dan strim akses rangkaian RTSP audio jauh yang memasuki pengadun, dan boleh memilih pencampuran secara dinamik; ia juga menyokong input audio OPS terbina dalam, input audio unjuran skrin wayarles terbina dalam (pilihan), dan input audio modul bercakap wayarles terbina dalam (pilihan) memasuki pengadun; |
|
Kawalan Pusat |
Kawalan pusat satu sentuhan: sistem suis, laraskan volum output, sumber isyarat suis, kawalan kamera, kawalan rakaman dan penyiaran, panggilan jauh, kawalan persekitaran, dsb. Menyokong menyediakan kuasa 12V kepada panel kawalan melalui port RELAY; |
|
Antara muka kawalan alam sekitar |
Antara muka 3-way RS-232/485, 1*RS232/RS485 DEBUG , 2-way RELAY, 2-way I/O, 2-way inframerah IR |
|
persidangan video |
Menyokong panggilan persidangan video titik ke titik H.323 dan penghantaran strim tambahan; Menyokong panggilan persidangan video point-to-point SIP dan penghantaran strim tambahan; Satu mesin menyokong maksimum 6-persidangan parti (melalui protokol SIP), menyokong penciptaan berbilang templat persidangan, menyokong persidangan berjadual dan secara automatik mengadakan persidangan mengikut masa yang dijadualkan; anda boleh menjemput terminal baharu untuk menyertai persidangan semasa persidangan, atau menendang terminal keluar daripada persidangan; anda boleh membisukan / menyahredamkan mana-mana tempat, atau meredam/menyahredam semua tempat dengan satu klik; Apabila menggunakan protokol H.323, pendaftaran GK disokong dan panggilan boleh dibuat melalui nombor pendek; Apabila menggunakan protokol SIP, pendaftaran SIP disokong dan panggilan boleh dibuat melalui nombor pendek; |
|
Aliran tolak |
Menyokong penstriman kepada tidak kurang daripada 8 platform penstriman langsung berbeza pada masa yang sama |
|
Fungsi penstriman langsung |
Menyokong sehingga 10-saluran berbilang siaran , siaran langsung dan atas permintaan |
|
Fungsi rakaman |
Menyokong digunakan sebagai terminal pengedaran rakaman dan penyiaran dan pelanggan, dengan maksimum 4 strim rakaman tempatan (atau rakaman 1 4K gambar ), format fail rakaman dan penyiaran ialah MP4 , menyokong penyalinan automatik pemacu kilat USB, naik taraf paksa sistem pemacu kilat USB dan pemulihan konfigurasi awal, menyokong pengurusan kandungan fail rakaman (muat turun/eksport/edit/padam) |
|
Cakera keras dalaman |
Standard 2TB 3.5-inci pemacu keras gred pengawasan, boleh dikembangkan kepada pemacu keras 12TB melalui USB |
|
Komunikasi Rangkaian |
Menyokong 4 -saluran pencampuran dan main balik audio, menyokong rangkaian tidur dan bangun, suis sistem satu sentuhan |
|
Fungsi penyelenggaraan |
Menyokong pengurusan antara muka Web, menyediakan konfigurasi pantas port peranti, menyokong pengubahsuaian kata laluan port Web, pengubahsuaian alamat IP, tetapan semula kilang, naik taraf perisian, lampu penunjuk, pembelajaran inframerah, pengurusan log, penyahpepijatan port bersiri, penyahpepijatan jauh Telnet, operasi jauh dan pengurusan penyelenggaraan |
|
Modul komputer OPS terbina dalam |
1) Modul komputer OPS (versi Windows), konfigurasi standard komputer generasi ke-11 OPS bersepadu, memori 16G, cakera keras 512G, dipasang dengan sistem pengendalian Windows 11 Professional; 2) Fungsi Persidangan Tencent boleh dipasang, menyokong penggunaan isyarat video dan audio luaran sebagai kamera dan mikrofon Persidangan Tencent. Pada masa yang sama, antara muka video Tencent Conference boleh dikeluarkan melalui antara muka HDMI OUT1 tempatan dan dikuatkan melalui antara muka audio tempatan; 3) Antara muka HDMI OUT2 digunakan sebagai satu-satunya sumber pemerolehan untuk input video Tencent Conference; |
|
Fungsi tayangan skrin wayarles |
1) Modul tayangan skrin wayarles pilihan menyokong penghantaran wayarles imej desktop terminal mudah alih PC/telefon mudah alih/PAD ke nod awan hiper-tumpu melalui pemancar tayangan skrin wayarles atau klien tayangan skrin, dan output melalui antara muka HDMI OUT tempatan untuk merealisasikan perkongsian wayarles fungsi seperti perkongsian gambar/persembahan/fail video/kerjasama pejabat; 2) USB1 digunakan untuk berpasangan dengan pemancar tayangan skrin wayarles; USB2 digunakan untuk menaik taraf versi perisian modul penerima tayangan skrin wayarles; 3) Antena modul penerima wayarles boleh dipanjangkan ke siling bilik persidangan untuk meningkatkan isyarat penerimaan skrin unjuran wayarles; |
|
Modul pertuturan wayarles terbina dalam |
Modul mikrofon/klip kolar/headset wayarles pilihan, yang menyokong gandingan dengan nod awan hiper-tumpu sebagai sumber bunyi untuk peneguhan bunyi tempatan, rakaman dan rakaman persidangan penyiaran tempatan dan peneguhan pertuturan persidangan video; Modul penerimaan ucapan tanpa wayar UHF, menyokong 2 mikrofon bercakap pada masa yang sama; |
|
Pemasangan |
Pemasangan kabinet standard telekom 2 U, disyorkan untuk memasangnya berdekatan dengan peralatan persisian untuk mengurangkan beban kerja pendawaian |
|
Saiz peranti |
Saiz produk: lebar*tinggi*dalam 436.8mm*89mm*320mm |
|
Voltan dan arus masukan |
AC100~240V/50~60Hz |
|
Penggunaan kuasa peranti |
Tanpa output pembesar suara luaran dan peranti berkuasa POE: Penggunaan kuasa biasa Apabila dua pembesar suara luaran dan peranti berkuasa POE luaran disambungkan : Penggunaan kuasa beban penuh |
|
Berat peralatan |
Berat bersih keseluruhan mesin ialah 9.3KG, dan jumlah berat dengan pembungkusan ialah 12KG |
|
Suhu operasi |
0~45 darjah Bekerja |
|
Ketinggian Kelembapan |
10% hingga 90%, ketinggian kurang daripada atau sama dengan 5000 meter |
80W
350 W
