Ringkaskan RUBY T24
M-7216 ialah platform pemprosesan audio AI seni bina terbuka generasi baharu yang menyepadukan audio analog, audio rangkaian Dante, audio rangkaian VaiLink dan audio digital UAC. Ia menyediakan fungsi seperti sambungan, pencampuran, penghalaan, pemprosesan am dan AI, dan output untuk pelbagai jenis isyarat. Platform pemprosesan ini memfokuskan pada keupayaan capaian audio rangkaian digital, menjadikannya penyelesaian muktamad untuk aplikasi di bilik persidangan, dewan pelbagai fungsi dan sistem audio rangkaian teragih di pusat arahan , Universiti, Stadium dsb.
Ciri-ciri Produk
Akses Audio Rangkaian Digital: Menyokong aplikasi audio rangkaian teragih, mempertingkatkan integrasi sistem audio merentas platform yang berbeza.
Pemprosesan Audio AI :Algoritma AI Ketelitian Tinggi,AI- Dereverberation , AI-Noise Cancellation, AI-AGC
Seni Bina Terbuka Platform Pereka Audio:
Menggunakan alatan bersepadu Pereka Audio, operasi drag-and-drop modul perisian, topologi pemprosesan audio tersuai dan logik kawalan. Bina dan gambarkan aliran kerja pemprosesan isyarat,
Direka untuk jurutera dengan antara muka yang beroperasi sepenuhnya.
Unsur, gaya dan kaedah interaksi yang boleh disesuaikan.
Sokongan untuk menentukan muka surat permulaan antara muka, lompat halaman, mencipta berbilang kawalan, menukar lokasi dan saiz kawalan. antara muka tunggal boleh menyokong berbilang halaman
Kawalan Dinamik: Menyokong pengubahsuaian dinamik sifat kawalan semasa operasi.
Saluran Audio Komprehensif:8 input mikrofon/talian seimbang, 8 output talian analog, saluran audio UAC 2x2 dan modul pemprosesan audio dan pemprosesan logik terbina dalam yang teguh.
Saluran Audio Rangkaian Lanjutan:Dengan 128 (64x64) saluran audio rangkaian Dante yang berlebihan dan 16 (8x8) saluran audio rangkaian VaiLink, memastikan penghantaran audio berkualiti tinggi.
Buka Protokol Kawalan: boleh dikawal dan diuruskan melalui rangkaian, port bersiri RS232
Rangkaian PoE+: Bina dalam 4 antara muka rangkaian PoE+ untuk menjana dan mengurus 4 peranti AoIP (Audio melalui IP) secara langsung.
Mikrofon Matriks Siling A1D: Reka bentuk mikrofon susunan siling matriks A1D terbina dalam dan alatan simulasi
Pratetap: Simpan sehingga 1000 pratetap untuk panggilan semula dan persediaan pantas bagi memastikan operasi yang cekap.
Pensijilan
CE
CE
ISO
ISO

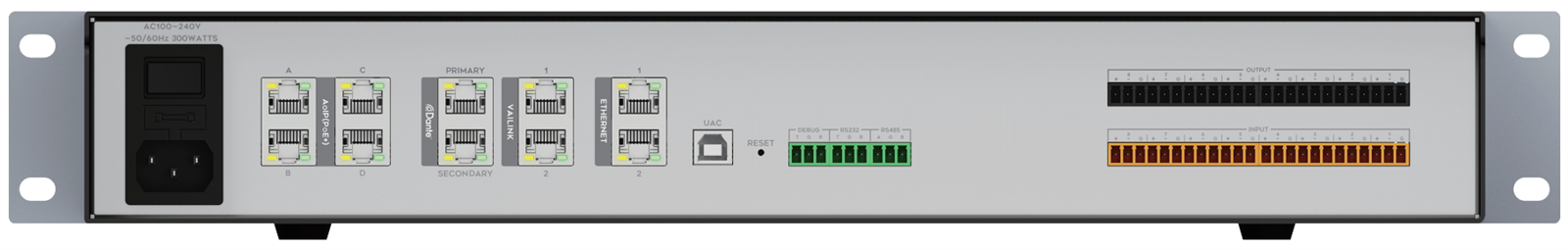

Panel Belakang
Cool tags: seni bina terbuka ai dsp, China seni bina terbuka ai dsp pengeluar, pembekal, kilang
SPESIFIKASI
|
Prestasi Umum |
||
|
Memproses teras |
ADSP-21593/DSP+ARM dwi-teras/ 64-bit 1.8G 6-Pemproses teras/ Pecutan rangkaian neural NPU AI terbina dalam/Kuasa pengkomputeran sehingga 2.8T |
|
|
Nombor Pratetap |
1000 |
|
|
Kadar Persampelan |
48kHz, 24bit |
|
|
Respons Kekerapan(A/D/A) |
20Hz-20kHz (±0.2dB) |
|
|
Julat Dinamik(A/D/A) |
>110dB,A-wajaran(20Hz-20kHz@0dB Keuntungan) |
|
|
Bunyi input yang setara |
Kurang daripada atau sama dengan -125dBu |
|
|
THD |
Kurang daripada atau sama dengan 0.005%@1kHz |
|
|
Pengasingan Saluran |
Kurang daripada atau sama dengan -105dB@+20dBu,1kHz |
|
|
Latensi (A/D/A) |
5.8 mS, input disalurkan ke output |
|
|
Crosstalk |
Kurang daripada atau sama dengan -105dB@+20dBu,1kHz |
|
|
Nisbah S/N |
>110dB |
|
|
Input Audio/Output |
||
|
Penyambung |
Blok terminal 3.81 mm |
|
|
Bilangan Saluran Analog |
8 input mikrofon/talian seimbang, 8 output talian analog |
|
|
Bilangan Saluran Dante |
64 x 64 |
|
|
Kuasa Hantu |
DC 48±6V,10mA |
|
|
Impedans Input |
Baki 2KΩ |
|
|
Impedans Keluaran |
Baki 200Ω |
|
|
Tahap Input Maksimum |
20dBu |
|
|
Tahap Output Maksimum |
20dBu |
|
|
Keuntungan Input Maks |
40dB |
|
|
Keuntungan Output Maks |
NA |
|
|
Panel Depan |
||
|
Lampu Penunjuk |
Kuasa/RUN/LINK |
|
|
Skrin Paparan |
Paparan LCD berwarna 1.8" Memaparkan nama peranti, alamat IP, tahap input/output dan status redam, pemandangan semasa, versi perisian |
|
|
Pilih Butang |
Butang tekan untuk pusing |
|
|
Panel Belakang |
||
|
UAC(Audio Dua Arah USB) |
Kad bunyi 2x2, kadar pensampelan 48kHz,16bit, jenis antara muka USB-B, protokol penghantaran data USB2.0; |
|
|
USB |
Jenis antara muka ialah USB-A dan protokol pemindahan data ialah USB2.0. Menyokong rakaman dan main balik, boleh memainkan fail audio format MP3/WAV, menyokong cakera U format FAT32, format fail rakaman WAV |
|
|
Dante RENDAH&MENENGAH |
/ |
2X1000MRJ-45; 16x16;Lewahan sokongan, mod pensuisan; |
|
RS232 |
Terminal 4pin 3.81Phoenix |
|
|
GPIO |
8ch, input dan output tersuai, terminal 12pin 3.81 Phoenix |
|
|
LAN(Port Rangkaian TCP/IP) |
2 X Ethernet 10/100/1000MB RJ45 4 X POE+ |
|
|
Parameter Elektrik dan Fizikal |
||
|
Bekalan Kuasa |
AC100-240V±10%,50/60Hz |
|
|
Penggunaan Kuasa |
200W |
|
|
Suhu Operasi |
0 darjah -45 darjah |
|
|
Kelembapan Relatif |
30%-70％R.H. |
|
|
Dimensi |
1.5U ,483*340*66mm |
|
|
Saiz pakej |
570mmx410mmx135mm |
|
