Gambaran keseluruhan

Pengawal dinding video Tendzone VHM-0203D ialah generasi baharu peralatan pemprosesan imej pintar yang baru dilancarkan oleh syarikat kami. Seni bina reka bentuk FPGA perkakasan tulen menyokong paparan tingkap, superposisi dan perayauan bagi isyarat HD penuh berbilang saluran; ia bukan sahaja boleh memaparkan gambar dinamik pada berbilang skrin, tetapi juga memaparkan berbilang gambar dinamik pada satu skrin untuk mencapai fungsi splicing berbilang tingkap; imej mempunyai kependaman ultra rendah, tiada pendiskretan dan tiada kehilangan bingkai, mencapai persembahan imej yang sempurna.

Ia direka khas untuk majlis yang memerlukan paparan berkualiti tinggi bagi pelbagai imej video, dan sesuai untuk pelbagai industri seperti pemantauan keselamatan, perintah tentera, pendidikan dan penyelidikan, agensi kerajaan, penerbitan maklumat, media pengiklanan, pameran, jualan peralatan rumah, persembahan dan hiburan, dsb.

Ciri-ciri

Seni bina FPGA perkakasan penuh, reka bentuk modular, struktur pemalam hibrid, tiada sistem pengendalian terbenam, dan prestasi pemprosesan imej yang cemerlang;
Menyokong pensuisan silang yang lancar, tanpa skrin hitam, skrin tersekat, kegelisahan, koyakan, dsb. semasa proses pensuisan;
Menyokong penyambungan skrin besar LCD dan LED;
Menyokong berbilang input format isyarat, 4K@60Hz HDMI/DP input, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
Menyokong output pada sebarang resolusi. Kad output 4K menyokong resolusi maksimum 4096x2160@30, maksimum 4096 piksel dan maksimum 3840 piksel . Kad output 2K menyokong resolusi maksimum 1920x1200@60, maksimum 2560 piksel dan maksimum 1920 piksel.
Mod kawalan: WEB, port bersiri RS232 dan port LAN;
Arahan port bersiri boleh merealisasikan panggilan adegan, penjimatan pemandangan, berbasikal pemandangan, penukaran isyarat, pertanyaan dan tetapan IP, dsb.
Menyokong sumber isyarat input fungsi paparan aksara tersuai OSD, anda boleh menetapkan fon aksara, saiz, warna, ketelusan, kedudukan, dsb.
Menyokong kawalan WEB, menyokong komputer, telefon mudah alih, tablet dan peranti kawalan sistem lain, dan serasi dengan berbilang pelayar. Melalui antara muka pengguna WEB, pengesanan sambungan papan isyarat, pensuisan isyarat, panggilan adegan, penjimatan tempat kejadian, pengundian tempat kejadian, pengurusan naik taraf dalam talian, tetapan semula kilang, dan lain-lain boleh direalisasikan (kad kawalan lanjutan);
Sokongan pratonton isyarat sumber input dan paparan gema imej skrin besar (kad kawalan lanjutan);
Menyokong paparan sari kata menatal dan paparan peta latar belakang definisi ultra tinggi (kad kawalan lanjutan);
Menyokong pengesanan masa nyata semua isyarat input, memudahkan pengguna memerhati dan mengesan status akses isyarat input;
Menyokong pembukaan tingkap, tindanan, perayauan, pemisahan, zum, regangan dan pemotongan imej secara sewenang-wenangnya;
Menyokong paparan gambar dalam gambar, paparan tindanan imej, paparan skrin tunggal berbilang skrin dan fungsi penyambungan skrin besar;
Susunan lapisan dan tetapan harta tetingkap tindanan boleh direalisasikan melalui perisian komputer hos;
Skrin paparan output menyokong sehingga 8 tingkap pada satu skrin;
Satu sumber input menyokong tetingkap sewenang-wenangnya;
Papan input dan output menyokong pertukaran panas;
Menyokong penjimatan tempat kejadian, panggilan tempat kejadian, pratonton pemandangan, dan tinjauan tempat kejadian;
Menyokong import dan eksport konfigurasi splicing;
Menyokong pemangkasan dan memaparkan sebarang kedudukan sumber isyarat, dan isyarat yang sama boleh menyokong empat pemangkasan;
Menyokong mod pembukaan tetingkap pratetap dan panggilan fleksibel;
Menyokong naik taraf dalam talian keseluruhan mesin, memudahkan penyelenggaraan dan baik pulih.

Cool tags: pengawal dinding video modular hibrid, pengeluar pengawal dinding video modular hibrid China, pembekal, kilang

SPESIFIKASI

Prestasi Umum
Spesifikasi casis	2 U
Slot kad input	2
Slot kad keluaran	3
Bilangan maksimum saluran input	8 -cara
Bilangan maksimum saluran keluaran	Laluan 12
Resolusi input	Resolusi tertinggi yang disokong ialah 3840×2160@ 60Hz
Resolusi keluaran	Peleraian maksimum yang disokong 4096x2160@30 Hz
Bilangan tingkap	Satu skrin menyokong sehingga 8 skrin

Input
1 HDMI/1 DP (Pilih satu)	Sokong HDMI 2.0 , sokong DP1.2 , serasi dengan HDCP , resolusi menyokong 40962160@60Hz dan 38402160@60Hz
2-DP saluran	Menyokong DP1.1 , resolusi menyokong 4096*2160@30Hz dan 3840X2160@30 ,
2-saluran HDMI	Sokong HDMI 1.4 , serasi dengan HDCP , resolusi menyokong 40962160@30Hz dan 38402160@30Hz
4-saluran HDMI	Menyokong HDMI 1.3 , serasi dengan HDCP , resolusi menyokong 1920 x 1200 @60Hz
4-saluran DVI	DVI serasi dengan HDMI , menyokong standard HDCP dan menyokong resolusi 1920 x 1200 @60Hz ,
4-saluran VGA	Standard isyarat VGA, resolusi menyokong 1920x1080P @60Hz ,
4-saluran SDI	Serasi dengan HD-SDI , 3G SDI , SD I, resolusi menyokong 1920x1080P @60Hz
4-saluran CVBS	Format isyarat CVBS , resolusi menyokong PAL: 720x576I, NTSC: 720x480I
Kad kawalan asas	Menyokong kawalan logik tempatan, kawalan 232, seperti pembukaan tingkap, perayauan, dsb. 2. Menyokong kawalan pusat cepat RS232 3. Menyokong kawalan gelung RS232
Kad Kawalan Lanjutan	Peta asas, sari kata, gema (8 saluran), pratonton, fungsi WEB dalam satu, termasuk fungsi kad kawalan versi asas

Keluaran
DVI	DVI serasi dengan HDMI , dengan resolusi maksimum 1920x1200 @60Hz , menyokong 1920×1200@60Hz
HDMI	Serasi dengan HDMI, DVI-D, menyokong HDMI 1.3 , resolusi sehingga 1920x1200 @60Hz , resolusi menyokong HDMI 1.3 , menyokong 1920×1200@60Hz
4k HDMI	Format isyarat video menyokong HDMI 1.4 dan resolusi maksimum menyokong 4096x2160@30Hz

Odi sana
Struktur casis	2 slot untuk saluran input, 3 slot untuk saluran output
Saiz casis (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Berat (Kg)	5.8
Penggunaan kuasa (W)	2 5
bekalan kuasa	Bekalan kuasa dwi, 100V~240V AC , 50/60Hz
Kawalan
Kawalan RS232	Antara muka port bersiri DB9
Kawalan TCP/IP	Mematuhi protokol TCP/IP

HDMI2.0 kad input - VMH-1I-HD-4K

311

Sokong HDMI2.0, serasi dengan HDCP, sokong DP1.2

Resolusi input maksimum 3840x2160 @60Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

Kad input Dwi 4K DP-VMH-2I-DP-4K

312

Menyokong DP1.1 , serasi dengan HDCP

Resolusi input maksimum 3840x2160 @ 30Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

Kad input Dwi 4K HDMI-VMH-2I-HD-4K

313

Menyokong HDMI, format isyarat DVI-D, menyokong standard HDMI, serasi dengan HDCP

Resolusi input maksimum 3840x2160 @ 30Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

Kad input HDMI empat saluran-VMH-4I-HD

314

Menyokong HDMI, format isyarat DVI-D, menyokong standard HDMI, serasi dengan HDCP

Resolusi input maksimum 1920x1200 @60Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

Kad input Quad DVI-VMH-4I-DV

315

Menyokong format isyarat HDMI, DVI-D, menyokong HDMI1.3, serasi dengan HDCP

Resolusi input maksimum 1920x1200 @60Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

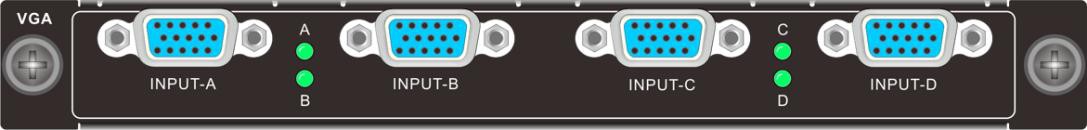

Kad input empat VGA-VMH-4I-VG

316

Menyokong format isyarat VGA

Resolusi input maksimum 1920x 1080 @60Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

Kad input SDI empat saluran-VMH-4I-SD

317

Menyokong format isyarat SDI, jarak penghantaran isyarat input dan output sehingga 100m

Resolusi input maksimum 1920x 1080 @60Hz

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

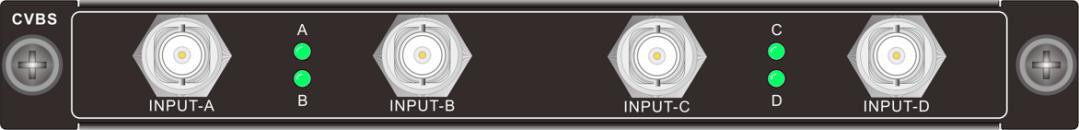

Kad input CVBS empat saluran-VMH-4I-AV

318

Menyokong format isyarat CVBS, PAL penyesuaian dan NTSC

Resolusi sokongan PAL: 720x576I, NTSC: 720x480I

Isyarat input tunggal menyokong tetingkap sewenang-wenangnya

Menyokong fungsi tindanan aksara isyarat input

Dengan teknologi pengurusan EDID tertanam, menyokong kawalan DDC

Dengan fungsi penjimatan kuasa

Kad input audio Quad DVI-VMH-4I-DVA

319

4-isyarat input DVI cara (antara muka DVI dengan audio)

Penyambung: port perempuan DVI-I

Penggunaan kuasa kerja biasa: 7.1W

Format isyarat video: serasi dengan HDMI, DVI-D

Standard: Menyokong HDMI1.3, serasi dengan HDCP

Resolusi input: sehingga 1920x1200 @60Hz

Format isyarat audio: Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD

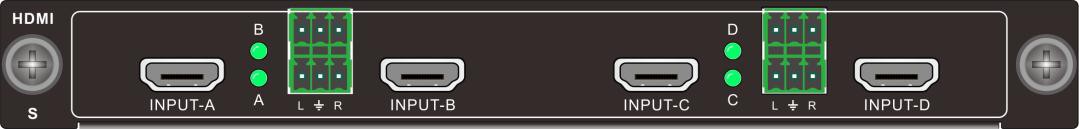

Kad input audio HDMI empat saluran-VMH-4I-HDA

321

4-isyarat input HDMI saluran, 4-isyarat audio terbenam analog saluran

Penyambung: Jenis A 19-pin perempuan, terminal Phoenix audio

Penggunaan kuasa kerja biasa: 9W

Format isyarat video: serasi dengan HDMI, DVI-D

Standard: Menyokong HDMI1.3, serasi dengan HDCP

Resolusi input: sehingga 1920x1200 @60Hz

Format isyarat audio: Audio terbenam menyokong format PCM, Dobly Digital, DTS, DTS-HD; audio luaran menyokong format PCM, PCM 48KHz

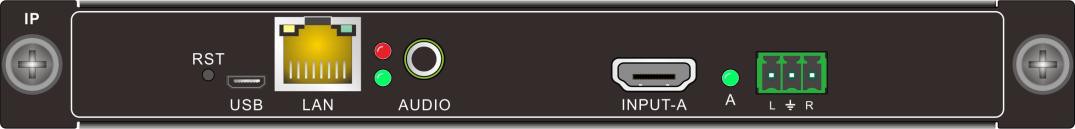

Kad penyahkod IP empat saluran-VMH-4I-IP

322

1 antara muka input RJ45, menyokong penyahkodan protokol standard H.264/H.265/RTSP/RTP; 1 2Input K HDMI

RJ45 menyokong penyahkodan resolusi 3840*2160@30; HDMI menyokong sehingga 1920*1200 input resolusi

Menyokong akses kepada kamera rangkaian daripada pengeluar arus perdana di pasaran (Hikvision, Dahua, dll.); menyokong 1-saluran 4K30HZ, atau 2-saluran 4K@24Hz, atau 4-saluran 1080P@60Hz, atau 9-saluran 1080P@25Hz, atau 16-saluran 720P @25Hz, atau 32-saluran D1 penyahkodan isyarat rangkaian dan paparan dinding

Menyokong pelbagai paparan skrin, termasuk 1 skrin, 4 skrin, 9 skrin, 16 skrin, 36 skrin dan pemisahan tersuai

Menyokong ONVIF, RTSP dan protokol penstriman rangkaian lain

Menyokong pembesaran mana-mana aliran video tunggal untuk mengisi tetingkap

Menyokong isyarat input tunggal Menyokong tetingkap sewenang-wenangnya

Menyokong kawalan PTZ bagi kamera rangkaian

Kad output audio bebas empat saluran-VMH-4O-AD

323

4-saluran keluaran audio analog terminal Phoenix

Penyambung: 3-pin terminal pemalam

Port output: 4-way port output Auido

Menyokong pensuisan audio bebas atau pensuisan segerak kumpulan dinding video terikat

Menyokong pelarasan volum output

Sokong penjimatan adegan dan panggilan

Menyokong format audio PCM, kadar pensampelan audio ialah 48KHz

Terminal input menyokong audio terbenam atau luaran

Dengan mematikan fungsi memori

Kad output Quad DVI (dua lapisan) - VMH-4O-DV

324

Menyokong format isyarat DVI, HDMI

Resolusi output maksimum ialah 1920x1200 @60Hz, dan menyokong resolusi output tersuai

Skrin keluaran menyokong pelbagai fungsi seperti penyambungan, pemisahan, tindanan, zum, regangan, pemotongan, gambar dalam gambar, perayauan, dsb.

Output skrin paparan tunggal luaran menyokong sehingga 2 tetingkap paparan

Dengan mematikan fungsi memori

Kad output HDMI empat saluran (dua lapisan) -VMH-4O- HD

325

Menyokong format isyarat DVI, HDMI

Resolusi output maksimum ialah 1920x1200 @60Hz, dan menyokong resolusi output tersuai

Skrin keluaran menyokong pelbagai fungsi seperti penyambungan, pemisahan, tindanan, zum, regangan, pemotongan, gambar dalam gambar, perayauan, dsb.

Output skrin paparan tunggal luaran menyokong sehingga 2 tetingkap paparan

Dengan mematikan fungsi memori

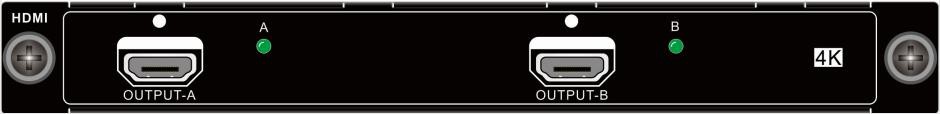

Kad Output HDMI Dwi 4K (Dua Lapisan) -VMH-2O-HD-4K

326

Menyokong format isyarat DVI, HDMI

Resolusi output maksimum menyokong sehingga 4096x2160@30Hz, dan menyokong resolusi output tersuai

Skrin keluaran menyokong pelbagai fungsi seperti penyambungan, pemisahan, tindanan, zum, regangan, pemotongan, gambar dalam gambar, perayauan, dsb.

Output skrin paparan tunggal luaran menyokong sehingga 2 tetingkap paparan

Dengan mematikan fungsi memori

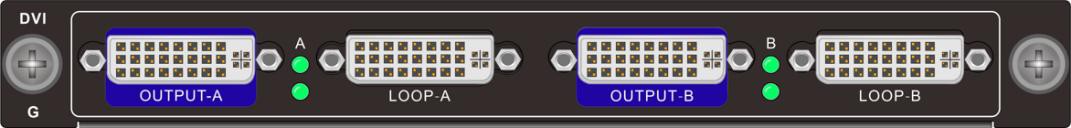

Kad output DVI dua saluran (empat lapisan) - VMH-2O-DV

327

2-isyarat keluaran DVI arah

Penyambung: port perempuan DVI-I

Penggunaan kuasa kerja biasa: 8.8W

Format isyarat video: DVI serasi dengan HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Pemilihan lapisan: Sokong 4 2Lapisan isyarat K atau 2 4Lapisan isyarat K@30 atau 1 4Lapisan isyarat K@60

Kad output HDMI dua saluran (empat lapisan) -VMH-2O-HD

328

2-cara isyarat keluaran HDMI;

Penyambung: Jenis A 19-pin perempuan;

Penggunaan kuasa kerja biasa: 8.8W;

Format isyarat video: serasi dengan HDMI, DVI-D;

Standard: Sokongan HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

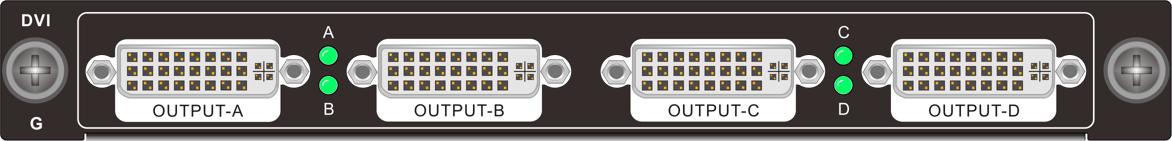

Kad output DVI satu saluran (lapan lapisan) -VMH-1O-DV

329

1-isyarat output DVI saluran;

Penyambung: port perempuan DVI-I;

Penggunaan kuasa kerja biasa: 8.8W;

Format isyarat video: DVI serasi dengan HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Pemilihan lapisan: menyokong 8-lapisan isyarat saluran 2K atau 4-lapisan isyarat saluran 4K@30 atau 2-lapisan isyarat saluran 4K@60;

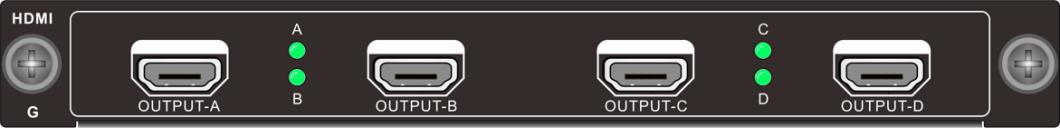

Kad output HDMI satu saluran (lapan lapisan) -VMH-1O-HD

331

1 isyarat keluaran HDMI;

Penyambung: Jenis A 19-pin perempuan;

Penggunaan kuasa kerja biasa: 8.8W;

Format isyarat video: serasi dengan HDMI, DVI-D;

Standard: Sokongan HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Kad kawalan versi asas -VMH-CC-DE

332

Menyokong kawalan logik tempatan, seperti pembukaan tingkap, perayauan, dsb.

Menyokong kawalan pusat cepat RS232

Menyokong kawalan gelung RS232

Kad kawalan lanjutan -VMH-CC-AE

333

Menyokong kawalan logik tempatan, seperti pembukaan tingkap, perayauan, dsb.

Menyokong kawalan pusat cepat RS232

Menyokong kawalan gelung RS232

Menyokong peta asas definisi tinggi

Menyokong sari kata menatal

Gema pratonton sokongan

Kawalan antara muka interaksi manusia-komputer WEB terbina dalam, reka bentuk manusiawi, menyokong komputer, telefon mudah alih, tablet dan peranti kawalan sistem lain, dan serasi dengan berbilang pelayar, menjadikan operasi lebih mudah

Melalui antara muka pengguna WEB, pengesanan sambungan papan isyarat, pensuisan isyarat, pratonton isyarat, panggilan adegan, simpan tempat kejadian, tinjauan tempat kejadian, pengurusan naik taraf dalam talian, tetapan semula kilang, dan lain-lain boleh direalisasikan.

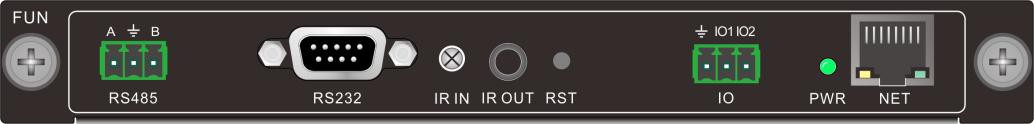

Kad kawalan alam sekitar pelbagai fungsi-VMH-IO-FDE

334

Antara muka isyarat: 1 3-pin antara muka Phoenix RS485, 1 penyambung lelaki RS232, 1 penerima IR IN, 1 antara muka IR OUT 3.5mm, 2 antara muka IO 3-pin Phoenix, 1 antara muka RJ45, 1 butang set semula

Menyokong pemajuan pelbagai protokol pelabuhan antara satu sama lain; menyokong rangkaian ke port bersiri, port bersiri ke rangkaian, rangkaian ke rangkaian, IO ke rangkaian bersiri, kawalan inframerah, pembelajaran inframerah

Menyokong berbilang kadar baud

Setiap port boleh menyokong sehingga 30 pemajuan paket

Kawalan output pemajuan, boleh mengawal pelbagai peranti, boleh membangunkan antara muka sendiri

Menyokong pembelajaran inframerah

Dengan fungsi penjimatan kuasa
